회로 결과 검토

이 작업에서는 네 가지 회로 결과를 분석합니다.

1. 홈 > 결과 > 결과를 클릭하십시오.

2. 다음 객체가 표시되는지 확인하십시오.

   • 캐비티

   • 냉각관

   • 냉각 호스

   • 냉각수 입구

3. 필요한 경우 보기 > 가시성 > 객체 가시성을 클릭하여 객체를 켜십시오.

4. 필요에 따라 회전, 이동 및 확대/축소하여 회로 결과를 확인하십시오.

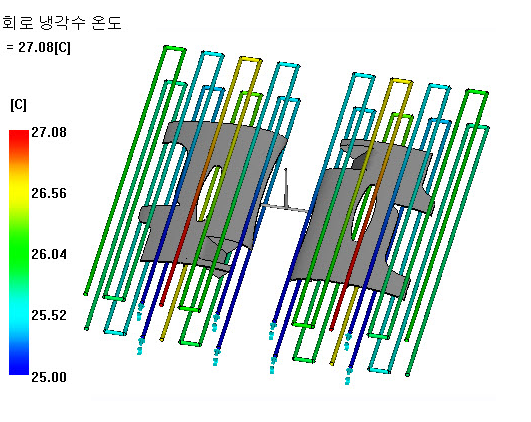

5. 스터디 작업 목록에서 회로 냉각수 온도를 클릭하십시오.

   온도 상승은 2~3°C 미만인 경우가 가장 좋습니다. 두 개의 캐비티 회로는 냉각 설계의 바람직한 변경을 나타내는 상한 가이드라인입니다.



6. 회로 유량을 클릭하십시오.

   회로당 입력은 분당 10리터였습니다. 8개의 회로가 있으므로 펌프 장비에는 적어도 분당 80리터의 용량이 필요합니다.

7. 회로 레이놀즈 수를 클릭하십시오.

   결과는 입력 유량으로 생성된 레이놀즈 수를 나타냅니다. 일반적으로 10,000 레이놀즈 수의 목표치가 바람직합니다. 이 예에서는 레이놀즈 수가 이 수치를 상회하므로 유량을 낮출 수 있습니다. 그러나 유량이 낮아지면 회로의 냉각수 온도가 상승합니다. 유량을 낮추려면 회로를 나누어 길이를 줄여야 합니다.
