보 도구는 보의 개별 인스턴스(instance)를 스케치하기 위한 기본 수단입니다.
개별 보를 스케치하려면
- 구조 탭
구조 패널
보를 클릭합니다.
- 구조 보 패밀리를 이전에 로드하지 않은 경우 로드합니다.
- 특성 팔레트에서 다음을 수행합니다.
- 유형 선택기 드롭다운에서 보 유형을 선택합니다.
- 보 매개변수를 수정합니다.
- 옵션 막대의 구조적 용도 드롭다운 리스트에서 값을 선택합니다.
- 도면 영역에서 시작점과 끝점을 클릭하여 보를 스케치합니다.
보를 스케치할 때 커서가 다른 구조 요소(예: 중심 기둥 또는 벽 중심선)로 스냅됩니다. 상태 막대는 커서가 스냅되는 위치에 표시됩니다.

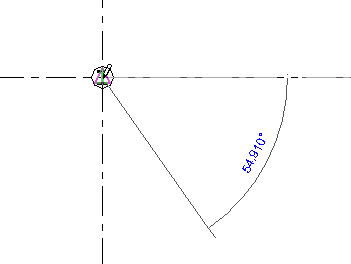

보 시작점 - 기둥으로 스냅
