보

보는 하중 내력 응용프로그램에 사용되는 구조 요소입니다. 각 보의 요소는 특정 보 패밀리의 유형 특성을 통해 정의됩니다. 또한 다양한 인스턴스(instance) 특성을 수정하여 보의 기능을 정의할 수 있습니다.

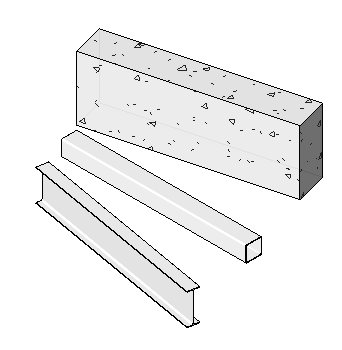

샘플 보

프로젝트에서 구조 벽을 비롯한 다른 모든 구조 요소에 보를 부착할 수 있습니다. 벽의 구조적 용도 특성이 내력벽 또는 혼합 구조벽으로 설정되어 있는 경우 보는 구조적 내력벽에 결합됩니다.

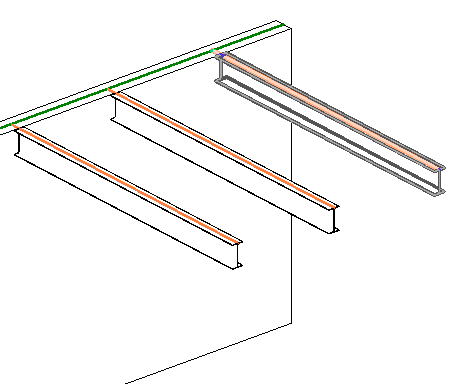

구조 벽에 부착된 보

두 점 사이에 보를 그리려면

1. 구조 탭구조 패널보를 클릭합니다.
2. 도면 영역을 클릭하여 시작점을 지정합니다.
3. 마우스를 사용하여 커서를 끝점으로 이동하며 보를 스케치합니다.
4. 클릭하여 끝점을 지정합니다.

기둥이 작업 레벨에도 있는 경우 그리드 도구를 사용하여 선택된 그리드에 여러 보를 추가할 수 있습니다.

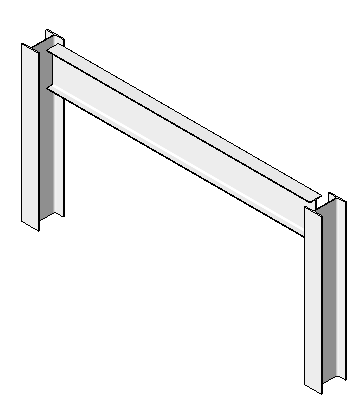

점 사이의 보

지정된 길이로 보를 그리려면

1. 구조 탭구조 패널보를 클릭합니다.
2. 도면 영역을 클릭하여 시작점을 지정합니다.
3. 마우스를 사용하여 커서를 끝점으로 이동하며 보를 스케치합니다.
4. 길이를 입력합니다. 입력란이 나타나며 입력한 값이 표시됩니다.
5. 클릭하여 끝점을 지정합니다.

기둥이 작업 레벨에도 있는 경우 그리드 도구를 사용하여 선택된 그리드에 여러 보를 추가합니다.

보 길이 입력

보가 그리드에 스냅되므로 그리드 작성 후 보를 추가해야 합니다. 구조 탭기준 패널그리드를 클릭하여 그리드를 추가합니다. 그러나 구조 보는 기존 그리드 없이 추가할 수 있습니다.

다음 방법 중 하나로 보를 추가할 수 있습니다.

• 개별 보 스케치.
• 구조 요소 사이에 있는 그리드 선 선택.
• 보 체인 작성.
