보 주석 도구의 배치 섹션에서 주석을 달 보를 지정할 수 있습니다(뷰에 있는 모든 보 또는 선택한 보만). 보 주석 도구에 설명된 대로 Revit에서는 기존 태그를 덮어쓰지 않습니다.
새로운 주석을 배치하고 현재 파일의 보에서 기존 태그를 제거하려면 기존 보 태그 및 지정점 레벨 제거를 선택합니다. 모든 태그와 지정점 레벨이 현재 파일의 보에서 제거되고 보 주석 도구에 지정된 태그 및 지정점 레벨로 대치됩니다. 선택해제하면 주석이 보에 기존 태그와 함께 배치되지 않습니다.
링크된 모델의 보 태그 지정
링크된 모델의 보를 태그 지정하려면 링크된 파일의 보 포함을 선택합니다. 링크된 모델의 보에 있는 호스트 파일에 배치된 보 주석은 보 주석 도구를 사용하여 삭제할 수 있습니다. 그러나 링크된 파일에 배치된 보 주석은 삭제할 수 없습니다. 기존 보 태그 및 지정점 레벨 제거를 선택하고 보에 링크된 파일 주석이 있는 경우 대화상자가 표시됩니다. 다음을 선택할 수 있습니다.
- 모든 보에 주석을 배치할 수 있습니다.
링크된 모델에서 이미 태그 지정된 보는 링크된 파일의 주석뿐만 아니라 새로운 주석도 표시합니다.
- 호스트 파일의 보에만 주석을 배치할 수 있습니다.
링크된 모델의 보는 링크된 파일의 주석을 표시하고 새로운 주석으로 태그 지정되지 않습니다.
배치 설정

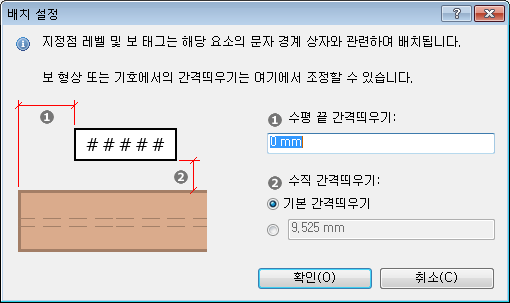

설정 버튼을 클릭하여 배치 설정 대화상자를 열고 보에서 태그 및 지정점 레벨의 간격띄우기를 조정합니다.
수평 끝 간격띄우기 및 수직 간격띄우기 설정은 해당 부착점에서 태그 및 지정점 레벨의 거리를 입력한 측정값으로 조정합니다(구조 프레임 태그 패밀리 참고). 이 측정값은 도면 축척을 나타내며 기본값은 수평으로 0", 수직으로 3/8"입니다.
