다음 절차를 사용하여 활성 평면뷰에서 벽 결합이 정리되는지 여부 및 그 방식을 지정합니다.
- 수정 탭
형상 패널

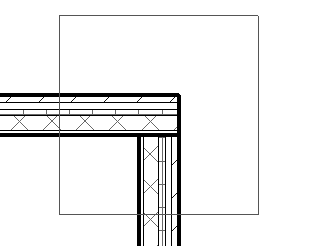

(벽 결합)을 클릭합니다. - 벽 결합 위로 커서를 이동하고 표시되는 회색 정사각형 안쪽을 클릭합니다.
- 표시하려면 옵션 막대에서 다음 옵션 중 하나를 선택합니다.
- 결합 지우기. 부드러운 결합을 표시합니다. 편집할 결합을 선택하면 다음과 같이 임시 솔리드 선이 나타나 벽 레이어가 실제로 종료되는 위치를 보여줍니다. 이러한 선은 벽 결합 도구를 종료하면 사라지고 인쇄되지 않습니다.
- 결합을 지우지 않습니다. 다음과 같이 서로 맞대어지는 벽 끝을 표시합니다.
- 뷰 설정 사용. 뷰의 벽 결합 화면표시 인스턴스(instance) 특성에 따라 벽 결합을 지웁니다(뷰 특성 참고). 이 특성은 정리가 모든 벽 유형에 적용되는지 동일한 유형의 벽에만 적용되는지를 제어합니다.
- 결합 지우기. 부드러운 결합을 표시합니다. 편집할 결합을 선택하면 다음과 같이 임시 솔리드 선이 나타나 벽 레이어가 실제로 종료되는 위치를 보여줍니다. 이러한 선은 벽 결합 도구를 종료하면 사라지고 인쇄되지 않습니다.
- 수정을 클릭하여 도구를 종료합니다.
