수정기호에 대한 정보를 입력하기 전에 시트에서 구름형 수정기호의 번호를 지정할 방법(프로젝트별 또는 시트별)을 신중하게 고려합니다. 시트 발행/수정기호 대화상자의 번호지정 설정을 사용하여 태그 및 일람표에서 구름에 대한 수정기호 번호의 표시를 제어합니다. 수정기호를 작성한 후 이 설정을 변경할 경우 모든 구름형 수정기호의 수정기호 번호가 변경될 수 있습니다.
- 프로젝트별 번호지정:(기본값) Revit에서는 시트 발행/수정기호 대화상자의 수정기호 시퀀스에 따라 수정기호의 번호를 지정합니다. 예를 들어 수정기호 2, 3 및 4에 대한 구름을 작성한다고 가정합니다. 시트에 구름을 추가하면 태그와 수정기호 일람표의 번호가 2, 3 및 4로 표시됩니다. 시퀀스 번호는 수정할 수 없습니다.
- 시트별 번호지정: Revit에서는 시트에 있는 다른 구름의 시퀀스를 기준으로 구름의 번호를 지정합니다. 예를 들어 수정기호 5, 6 및 7을 작성하고 이에 대한 구름형 수정기호에 태그를 지정한다고 가정합니다. 뷰(구름형 수정기호 포함)를 시트에 추가하는 경우 수정기호 5에 대해 작성한 구름의 번호는 1이 되고, 수정기호 6에 대해 작성한 구름의 번호는 2가 되며, 수정기호 7에 대해 작성한 구름의 번호는 3이 됩니다.

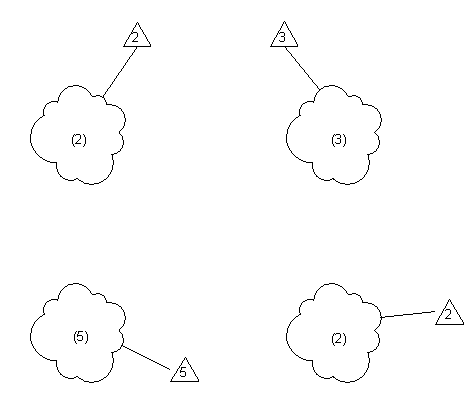

다음 다이어그램은 프로젝트별 구름 번호지정을 설명합니다. 구름의 번호는 프로젝트 기반의 수정기호 번호입니다. 태그의 번호는 시트의 구름에 지정된 수정기호 번호입니다.

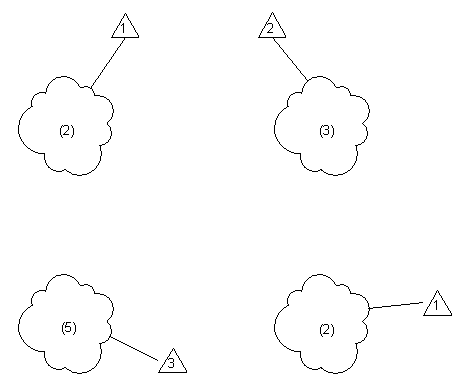

다음 다이어그램은 시트별 구름 번호지정을 설명합니다. 구름의 번호는 프로젝트 기반의 수정기호 번호입니다. 태그의 번호는 시트의 구름에 지정된 수정기호 번호입니다.
