구조 보 시스템의 경계를 정의하려면 제안된 보 시스템의 모서리에 있는 구조 지지 요소를 선택하거나 도면 도구를 사용하여 선을 스케치합니다. 가능하면 두 방법 중에서 지지 선택 도구를 사용하는 것이 좋습니다. 지지를 선택하면 보 시스템이 해당 요소로 자동으로 잠깁니다. 지지 요소의 위치 변경사항은 보 시스템에 자동으로 적용됩니다.

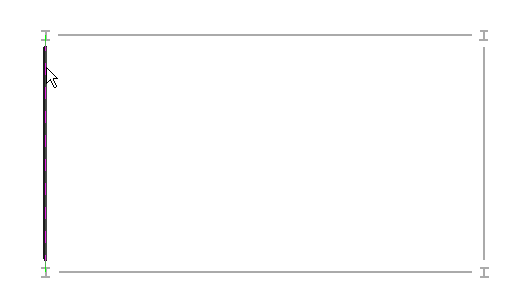

지지를 선택하여 보 시스템 작성

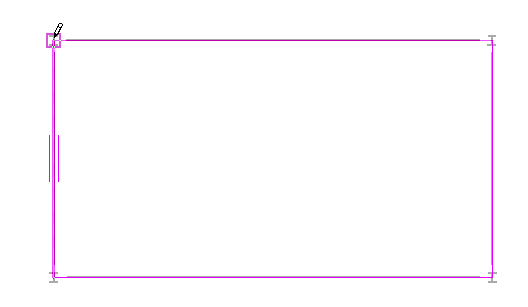

선을 스케치하여 보 시스템 작성
평면뷰 또는 3D 뷰에서 보 시스템 경계를 정의할 수 있습니다. 3D 뷰에서 작업하는 경우 지원을 선택하기 전에 작업 기준면을 지정해야 합니다. 자세한 내용은 작업 기준면 설정을 참고하십시오.
팁: 3D 뷰에서 보 시스템을 스케치할 수도 있지만 정확성을 높이고 해당 선을 평행 기준면상에 유지하려면 평면뷰에서 보 시스템을 작성하는 것이 좋습니다.
보 시스템 경계를 정의하면 보가 보 시스템 특성에 지정된 패턴에 따라 지정된 영역 내에 배치됩니다. 자세한 정보는 보 시스템 특성 수정을(를) 참고하십시오.
