보 시스템 경계로 지지 선택

평면뷰 또는 3D 뷰에서 구조 보와 벽을 선택하여 구조 보 시스템의 경계를 정의할 수 있습니다.

  1. 구조 탭구조 패널보 시스템을 클릭합니다.
  2. 수정 | 구조 보 시스템 배치 탭보 시스템 패널보 시스템 스케치를 클릭합니다.
  3. 그리기 패널지지 선택을 클릭합니다.
    팁: 지원을 선택할 때 선택하는 첫 번째 지원이 보 방향을 지정합니다. 보 시스템 내의 보는 이 보와 평행을 이룹니다. 언제든지 이 설정을 수정할 수 있습니다. 보 시스템 수정을(를) 참고하십시오.
  4. 첫 번째 지원 부재를 선택합니다.

    두 개의 끌기 핸들이 있는 스케치 선이 선택한 지지 위에 표시됩니다. 선의 양쪽에 두 개의 짧은 평행선이 표시됩니다. 이 선은 보 시스템 방향을 나타냅니다.

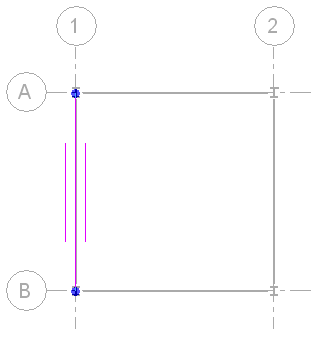

    첫 번째 지원 부재가 선택된 보 시스템

  5. 보 시스템 경계를 정의하는 나머지 선을 선택합니다.
    주: 선은 닫힌 루프를 형성해야 합니다. 필요에 따라 옵션 막대에서 편집 도구(자르기, 연장 등)를 사용하여 스케치 선의 닫힌 루프를 작성합니다. 자세한 정보는 요소 편집을(를) 참고하십시오.

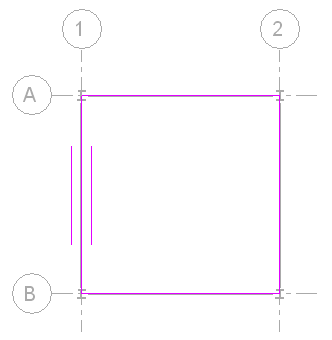

    전체 경계가 선택된 보 시스템

    보 시스템 경계를 지정한 후 다음을 수행할 수 있습니다.

  6. 수정 | 보 시스템 경계 작성 탭모드 패널편집 모드 완료를 클릭합니다.

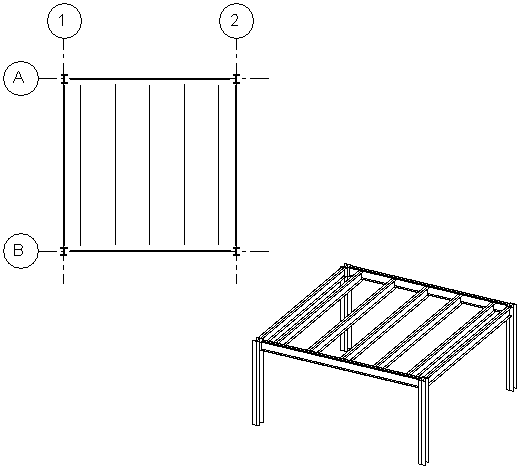

    완료된 구조 보 시스템의 바닥 평면 및 3D 뷰

상위 주제: 구조 보 시스템의 경계 정의
