참조선을 사용하면 패밀리의 요소가 부착되는 파라메트릭 패밀리 프레임워크를 작성할 수 있습니다.
예
- 참조선을 사용하여 파라메트릭 방식으로 문 스윙 각도를 제어합니다. 참조선에 적용되는 각도 매개변수는 면에 추가되는 요소도 제어합니다.
스윙이 참조선으로 제어되는 문이 포함된 책장 패밀리
- 참조선을 사용하여 엘보 장치의 곡선 각도를 제어합니다.

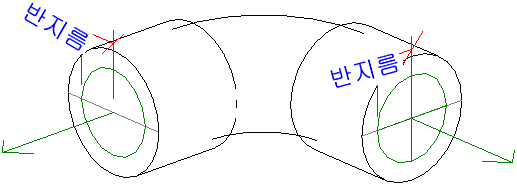

각도가 참조선으로 제어되는 엘보 파이프 장치 패밀리
참조선은 자체 카테고리를 가진 기준 객체입니다. 참조선이 선택되면 양면을 표시합니다. 인쇄할 때 참조/작업 기준면 숨기기 옵션에 따라 다르게 표시됩니다.
직선 참조선은 사용자에게 스케치할 4개의 면이나 평면을 제공하는 데, 하나는 선의 작업 기준면에 평행한 평면이고 하나는 선의 작업 기준면에 수직인 평면이며 나머지 평면은 각 끝점에 하나씩 있습니다. 기준면은 모두 참조선을 지납니다. 참조선을 선택하거나 강조 표시할 때 또는 작업 기준면 도구를 사용할 때 해당 기준면이 표시됩니다. 작업 기준면을 선택할 때 커서를 참조선 위에 두고 Tab 키를 눌러 4개 평면 사이를 전환할 수 있습니다. 선이 스케치된 평면이 항상 먼저 표시됩니다. 호 참조선을 작성할 수도 있지만 기준면을 정의하지는 않습니다.
프로젝트 내의 참조선 동작
프로젝트에 패밀리를 로드한 후 참조선은 참조 평면과 동일한 동작을 수행합니다. 패밀리 인스턴스(instance)를 선택하면 참조선이 프로젝트에서 표시되지 않으며 강조 표시되지 않습니다. 참조 특성에 따라 현재 참조 평면과 같은 상황에서 강조 표시되고 모양 핸들을 생성합니다.

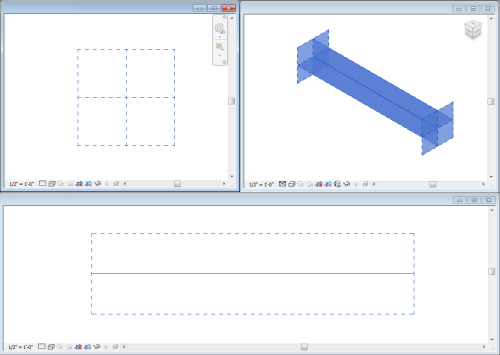

여러 뷰에서 선택된 참조선
