Revit에서는 보를 지지하는 구조 요소에 따라 보의 구조적 용도 특성을 자동으로 결정합니다. 구조적 용도 매개변수의 값에 따라 거친 축척 뷰에서 보의 선 스타일이 결정됩니다.
구조적 용도는 보를 배치하기 전이나 후에 변경할 수 있습니다. 객체 스타일 대화상자를 사용하여 구조적 용도를 변경합니다. 자세한 정보는 객체 스타일을(를) 참고하십시오. 구조적 용도 매개변수를 구조 프레임 일람표에 포함하여 대들보, 장선, 중도리 및 수평 가새의 수량을 계산할 수 있습니다. 자세한 정보는 일람표 특성 지정을(를) 참고하십시오.
보의 구조적 용도 값
구조 벽을 비롯한 다른 모든 구조 요소에 보를 부착할 수 있습니다. 자세한 정보는 구조 벽을(를) 참고하십시오.
주: 보가 비내력벽에 자동으로 결합됩니다.

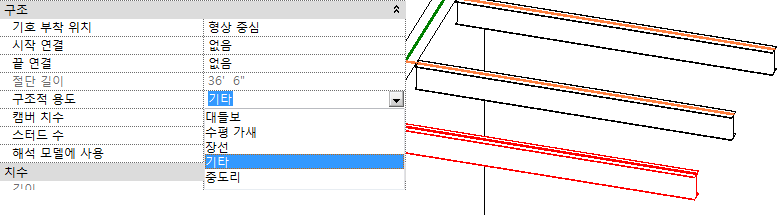

특성 팔레트를 사용하여 기본 구조적 용도 설정을 변경할 수 있습니다. 다음 표에는 연결할 요소에 따라 보에 대한 기본 자동 구조적 용도 설정이 나열되어 있습니다.
| - | C | B | HB | G | J | P | O |
|---|---|---|---|---|---|---|---|
| 벽 | G | O | HB | G | J | P | O |
| 기둥 | G | O | HB | G | J | P | O |
| 가새 | O | O | O | O | O | O | |
| 수평 가새 | HB | HB | HB | HB | O | ||
| 대들보 | J | J | P | O | |||
| 장선 | P | P | O | ||||
| 중도리 | P | O | |||||
| 기타 | O | ||||||
| 키. HB: 수평 가새; G: 대들보; J: 장선; P: 중도리; O: 기타. | |||||||
보의 특성에 대해서는 보 특성을 참고하십시오.
