해석 링크는 2개의 개별 해석 노드를 연결하는 요소입니다. 해석 링크를 작성하면 허용 범위 결과에 영향을 미치는 모델의 구조 해석이 단순화되고 가속화됩니다. 해석 링크는 간격띄우기 기둥이나 보를 연결하거나 고정 바닥 다이어프램을 모델링하는 것과 같은 특정 상황에 사용할 수 있습니다.

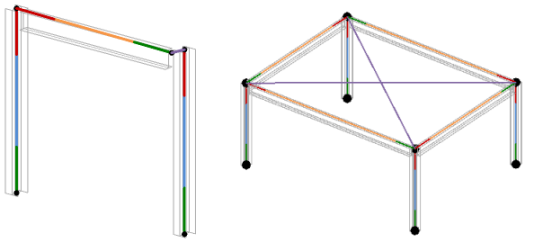

해석 링크(간격띄우기 기둥 및 고정 바닥 다이어프램)
해석 링크 작성
- 해석 탭
해석 모델 도구 패널
해석 조정을 클릭합니다. - 해석 모델 편집 패널
해석 링크를 클릭합니다. - 해석 링크로 연결할 2개의 노드를 클릭합니다.
- Esc 키를 누르거나 수정을 클릭하여 도구를 종료합니다.
(편집 모드 완료)를 클릭하여 변경 사항을 저장합니다.
마크를 제외한 해석 링크 특성은 시스템 패밀리 특성으로 정의됩니다. 해석 링크의 강도는 유형 특성 대화상자에서 변환 및 회전 조건을 설정(고정됨 또는 릴리즈됨)으로 정의할 수 있습니다.
