해석 모델의 수동 조정

일부 구조 구성은 해석 및 설계 소프트웨어와 직접 통합하기에 적절하지 않습니다. 구조 모델을 해석 및 설계 소프트웨어에 입력하기 전에 적절한 조정이 필요합니다. 따라서 구조 부재 해석 모델의 형상이 결합되는 요소를 기준으로 조정될 수도 있습니다.

해석 모델 조정

해석 탭해석 모델 도구 패널 해석 조정을 클릭하여 해석 모델을 수동으로 조정합니다. 도면 영역에 해석적 요소가 아닌 요소가 회색으로 표시되는 편집 모드가 표시됩니다. 그런 다음 선형 및 표면 해석 모델 요소를 직접 조작할 수 있습니다.

선형 해석 모델 요소

양쪽 끝의 해석 노드에서 선형 해석 모델 요소를 조작할 수 있습니다.

3D 컨트롤을 표시하여 로컬 좌표계의 모델 끝을 이동하려면 노드를 클릭합니다.

컨트롤을 전역 좌표계로 반전하려면 스페이스바를 누릅니다.

해석 노드를 해석 모델 형상으로 스냅하여 이동하고 조정합니다. 노드가 호스트될 수 없는 위치에 배치된 경우 요소 위치선에서 간격띄우기가 유지됩니다.

표면 해석 모델 요소(바닥 및 슬래브)

표면 해석 모델 요소는 해석 모델 평면에서 노드 및 모서리로 직접 조작할 수 있습니다.

노드

노드를 클릭하여 2D 컨트롤을 표시합니다. 그런 다음 필요에 따라 노드를 끕니다.

모서리

1. 커서를 모서리 위에 놓고 Tab키를 누릅니다.
2. 모서리를 클릭하여 2D 컨트롤을 표시합니다.

3. 2D 모서리 컨트롤을 끌어 모델 모양을 조정합니다.

스페이스바를 눌러 2D 컨트롤을 로컬에서 전역 좌표계로 반전합니다.

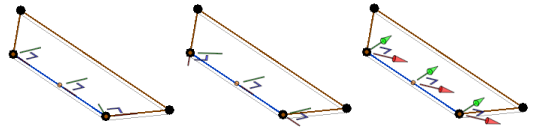

주: 노드에 대해 노드에 인접한 모서리에 대해 로컬, 노드에 인접한 다른 모서리에 대해 로컬, 글로벌 등 3개의 좌표계를 사용할 수 있습니다.

이동 도구를 사용하거나 모서리를 모양 핸들로 사용하여 모델 모양을 조정할 수도 있습니다.

해석 모델 이동

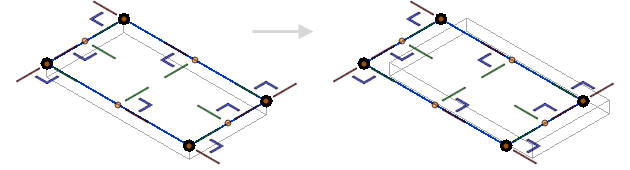

해석 모델을 이동하려면 전체 모델을 선택하고 필요에 따라 끕니다. 이동 도구를 사용할 수도 있습니다.

해석 노드 및 모서리를 해석 모델 형상, 노드, 그리드 및 참조 평면에 스냅하여 이동하고 조정합니다.

주: 모델이 수동으로 조정되는 경우 모델의 해석 정렬 매개변수가 수동으로 조정됨으로 지정됩니다.

변경사항을 저장하지 않고 해석 편집 모드를 종료하려면 해석 탭 해석 모델 편집 패널 취소를 클릭합니다

해석 편집 모드를 종료하고 변경사항을 해석 모델에 저장하려면 해석 탭 해석 모델 편집 패널 완료를 클릭합니다.

해석 모델 재설정

선택한 구조 요소 해석 모델을 해당하는 실제 모델에 상대적인 원래 모양 또는 위치로 재설정하려면 해석 탭해석 모델 도구 패널 해석 재설정을 클릭합니다.

해석 모델 사용 안 함

선택한 해석 모드를 숨기려면 해석 탭해석 모델 도구 패널 해석 사용 사용 안 함을 클릭합니다.

해석 모델을 다시 표시하려면 해당 모델의 실제 모델을 선택합니다. 특성 팔레트에서 구조 단면도에서 해석 모델 사용을 선택합니다.
