작업 기준면 그리드 수정

작업 기준면을 사용하는 경우 다음 방법으로 그리드를 수정할 수 있습니다.

• 그리드 간격 수정
• 그리드 크기 조정 및 이동
• 그리드 회전

작업 기준면 그리드를 수정하려면

1. 필요한 경우 (표시)를 클릭하여 작업 기준면을 표시합니다.

   어디에 있습니까?

   • 건축 탭작업 기준면 패널(표시)
   • 구조 탭작업 기준면 패널(표시)
   • 시스템 탭작업 기준면 패널(표시)
   • 패밀리 편집기: 작성 탭작업 기준면 패널(표시)
2. 작업 기준면을 선택합니다.

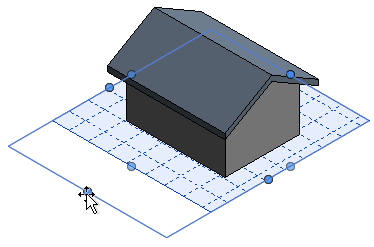

   주: 작업 기준면의 모서리를 클릭하여 선택합니다.
3. 다음 중 하나를 수행합니다.

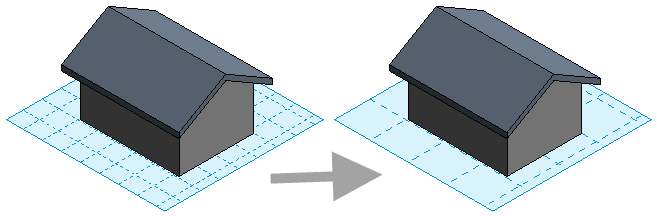

   • 그리드 간격 수정: 옵션 막대에서 원하는 그리드 선 사이의 거리를 지정하려면 간격에 값을 입력합니다.

   • 그리드 크기 조정 및 이동: 그리드를 이동하려면 그리드 모서리를 끕니다. 그리드 크기를 조정하려면 그립을 끕니다.

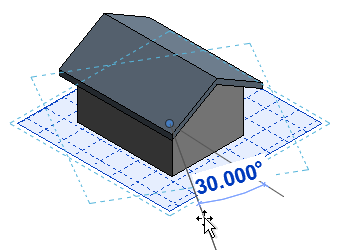

   • 그리드 회전: 수정 | 작업 기준면 그리드 탭수정 패널(회전)을 클릭하고 그리드를 회전합니다. 전체 내용은 요소 회전을 참고하십시오.


그리드 회전 정보

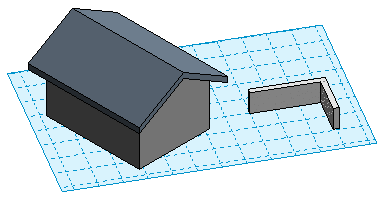

작업 기준면 그리드를 회전한 경우 새 방향은 구성요소의 배치와 벽 및 선의 직사각형 그리기 옵션에 영향을 줍니다. 예를 들어 작업 기준면 그리드를 회전한 후 구성요소를 배치하는 경우 구성요소는 작업 기준면 그리드와 같은 각도로 방향이 지정됩니다. 직사각형 옵션을 사용하여 일련의 벽을 작성하는 경우 작업 기준면 그리드 방향으로만 벽을 작성할 수 있습니다.
