Autodesk Revit 2014 이전 버전에서 작성된 프로젝트의 경우 기존 매개변수 및 동작을 완전히 제거하려면 강철 보 패밀리를 수동으로 업그레이드해야 합니다.
이 절차에서는 강철 보 패밀리를 업그레이드하여 이전 확장 매개변수를 제거하고 새 형상 위치 동작을 완전히 활용하는 방법을 보여줍니다.
이 특정 예제에서는 W-와이드 플랜지.rfa 패밀리를 사용하지만 프로젝트의 모든 보와 가새를 업그레이드해야 합니다.
패밀리 파일 열기
확장 매개변수 제거
명명되지 않은 참조 평면 제거
중간 상세 수준의 구속조건 정렬을 변경합니다.
높음 상세 수준의 구속조건 정렬을 변경합니다.
강철 요소 형상의 웹에 대한 구속조건 정렬을 변경합니다.
명명되지 않은 두 개의 참조 평면을 삭제합니다.
- 패밀리 편집기에서 업데이트할 패밀리를 엽니다.
- 패밀리의 참조 레벨 뷰를 엽니다.
- 특성 팔레트에서 모델 동작의 재료가 강철인지(또는 목재, 경량 게이지 스틸 또는 프리캐스트 콘크리트 등 비현장타설 콘크리트 템플릿을 사용하여 작성된 패밀리인지) 확인합니다. 그렇지 않은 경우 패밀리를 업데이트하지 말아야 합니다.
- 수정 탭
특성 패널

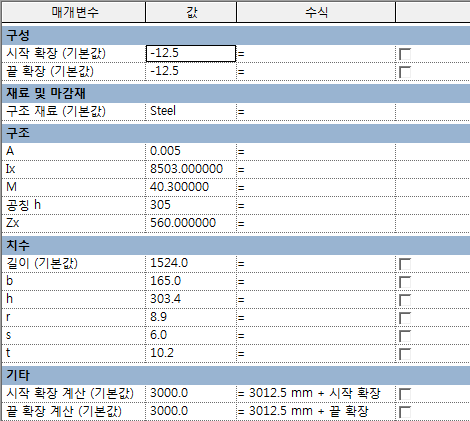

(패밀리 유형)을 클릭합니다. - 패밀리 유형 대화상자에서 다음 매개변수가 있는지 확인합니다.
- 시공 아래, 시작 확장
- 시공 아래, 끝 확장
- 기타 아래, 시작 확장이 포함된 수식이 있는 시작 확장 계산
- 기타 아래, 끝 확장이 포함된 수식이 있는 끝 확장 계산
이 조건을 충족하지 않는 경우 패밀리를 업데이트하지 말아야 합니다.
- 이전 단계에 나열된 네 개의 각 매개변수를 선택하고 제거를 클릭합니다. 네 개의 매개변수가 모두 제거되면 확인을 클릭하여 패밀리 유형 대화상자를 닫습니다.

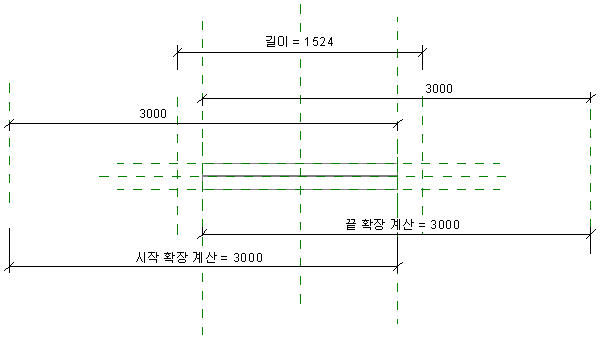

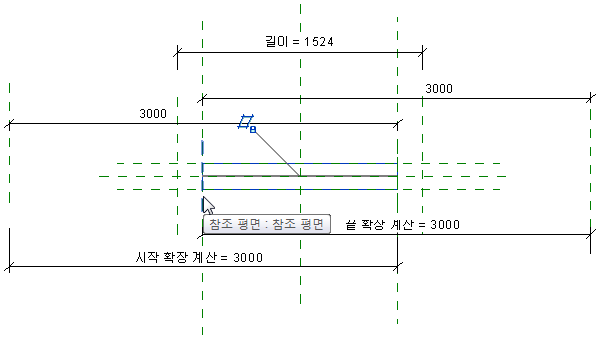

- 참조 레벨 뷰에서 스윕 바로 왼쪽의 명명되지 않은 참조 평면을 선택하고 삭제를 누릅니다. 다른 참조선은 삭제된 참조 바로 아래 있습니다. 참조선은 그대로 둡니다.

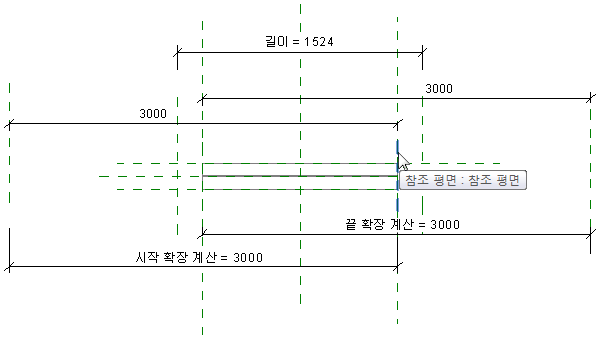

- 7단계의 프로세스를 반복하여 스윕 오른쪽의 참조선을 삭제합니다.

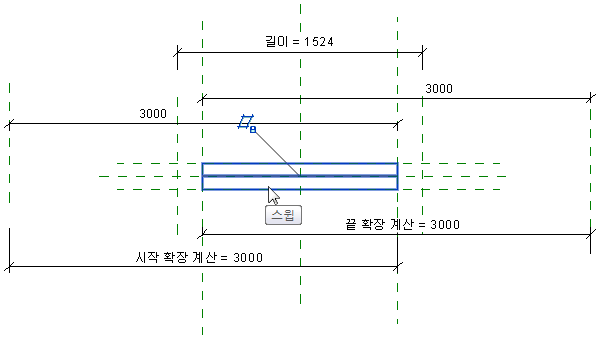

- 스윕을 선택합니다.
- 수정 | 스윕 탭모드 패널
(스윕 편집)을 클릭합니다. - 수정 | 스윕 탭스윕 패널
(경로 스케치)을 클릭합니다. - 경로를 선택합니다.
- 수정 | 스윕 > 경로 스케치 탭수정 패널

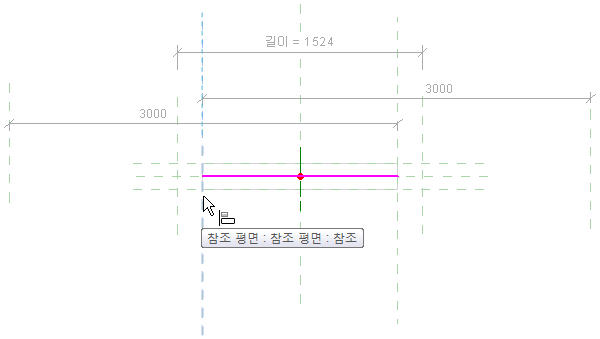

(정렬)을 클릭합니다. - 왼쪽 부재 참조 평면을 선택합니다.

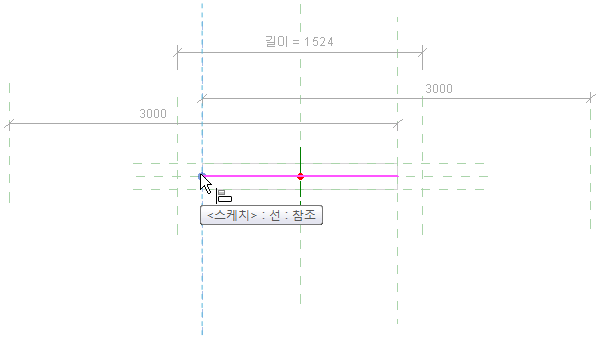

- 경로의 왼쪽 측면을 선택합니다.

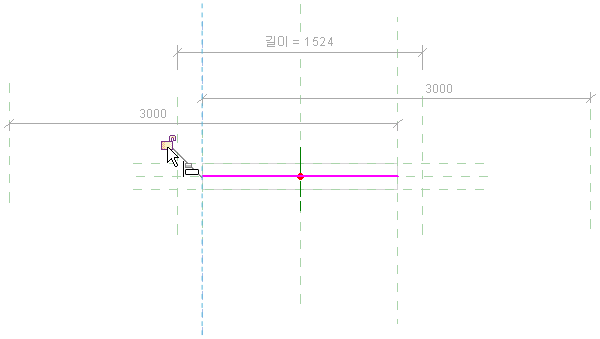

- 이 정렬을 잠급니다.
- 오른쪽 부재 참조 평면 및 경로의 오른쪽 측면을 사용하여 14 - 16단계를 반복합니다.
- 수정 | 스윕 > 경로 스케치 탭모드 패널
(편집 모드 완료)을 클릭합니다. - 수정 | 스윕 탭모드 패널(편집 모드 완료)을 클릭합니다.
- 뷰 조절 막대에서
(임시 숨기기/분리) 요소 숨기기를 클릭합니다. 중간 상세 수준 스윕이 숨겨지고 높음 상세 수준 스윕이 표시됩니다. - 9 - 19단계를 반복하여 높음 상세 스윕의 구속조건을 조정합니다.

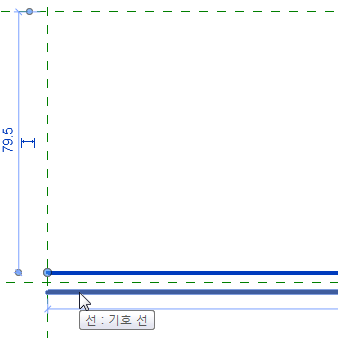

- 뷰 조절 막대에서 (임시 숨기기/분리) 요소 숨기기를 클릭합니다. 높음 상세 수준 스윕이 숨겨지고 강철 요소의 웹을 나타내는 두 개의 기호 선이 표시됩니다. 이를 확실하게 보려면 확대해야 합니다.
- 수정 탭수정 패널(정렬)을 클릭합니다.
- 14 - 17단계를 반복하여 두 개의 기호 선에 대한 구속조건을 조정합니다.
- 뷰 조절 막대에서 (임시 숨기기/분리) 임시 숨기기/분리 재설정을 클릭하여 숨겨진 모든 요소를 복원합니다.
- 맨 왼쪽에 있는 명명되지 않은 참조 평면을 선택하고 삭제를 누릅니다.

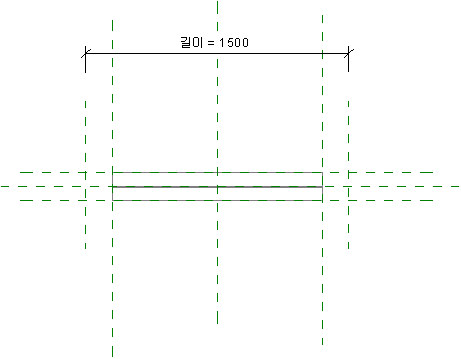

- 맨 오른쪽에 있는 명명되지 않은 참조 평면을 선택하고 삭제를 누릅니다. 패밀리가 업데이트됩니다.
- 패밀리를 저장합니다.
프로젝트에 다시 로드할 때 패밀리에는 더 이상 시작 및 끝 확장 계산 매개변수 또는 확장을 편집하기 위한 모양 핸들이 없습니다.
