패밀리의 각도 치수를 제어하는 데에 많이 사용되는 방법은 참조선에 레이블이 있는 각도 치수를 적용하는 것입니다. 참조 평면(무한 범위 포함)과 달리 참조선에는 특정 시작점 및 끝점이 있어 웹 트러스, 인스턴스(instance) 문 스윙이 있는 문 또는 엘보 등 구성요소 내에서 각도 구속조건을 제어하는 데 사용할 수 있습니다.

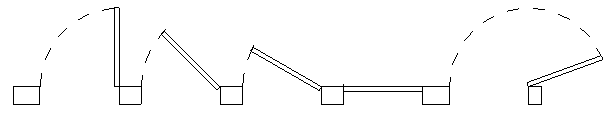

각도 치수가 기입된 참조선과 함께 로드된 문 패밀리
참조선을 추가하고 치수를 기입하려면
모델 형상을 추가하고 참조선에 정렬하려면
- 패밀리 편집기의 도면 영역에서 원점이 예상 회전 점 위치에 있는 참조선을 추가하고 끝점을 정렬하거나 잠급니다.
- 참조선을 참조하는 각도 치수를 추가합니다.
- 치수에 레이블을 지정합니다.
- 특성 팔레트에서
(유형 편집)을 클릭합니다. - 패밀리 유형 대화상자에서 레이블이 지정된 치수의 각도 값을 변경한 다음 적용을 클릭합니다.
이를 모델 변형이라 합니다. 모델 형상을 추가하기 전에 참조선이 예상한 것처럼 조정되는지 확인하는 것이 중요합니다.
- 참조선 면 중 하나에 현재 작업 기준면을 설정합니다.
- 각도 치수에서 제어할 모델 형상을 추가합니다.
- 모델을 변형하며 설계가 예상과 맞는지 확인합니다.
각도가 변경되면 형상은 참조선과 함께 이동합니다.
