구조 보강재

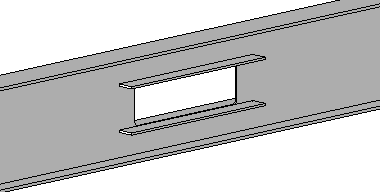

보강재는 스틸 프레임 부재, 특히 개구부가 있는 보와 기둥을 강화하는 데 사용됩니다. 보강재는 추가 스틸 철근 재료가 되는 Revit 로드할 수 있는 패밀리의 형태로 모델링됩니다.

구조 프레임 부재의 개구부에 대한 내용은 구조 요소의 개구부를 참고하십시오.

구조 부재 개구부에 보강재를 추가하려면

1. 구조 탭모델 패널구성요소 드롭다운구성요소 배치를 클릭합니다.
2. 특성 팔레트의 유형 선택기 드롭다운에서 보강재 유형을 선택합니다. 
   주: 유형 선택기에 원하는 보강재 유형이 표시되지 않으면 보강재 패밀리를 추가로 로드합니다.
3. 수정 | 구성요소 배치 탭배치 패널면에 배치 또는 작업 기준면에 배치를 클릭합니다.
   주: 뷰가 와이어프레임 모드인 경우 구조 요소 면에 구조 보강재를 배치할 수 없습니다.
4. 그리기 도구를 사용하여 원하는 보강재 철근 배근을 보 개구부에 추가합니다. 스케치에 대한 자세한 내용은 스케치를 참고하십시오.
