구조 요소의 개구부

면별 개구부 도구를 사용하여 구조 요소에서 개구부를 절단할 수 있습니다. 자세한 정보는 개구부을(를) 참고하십시오.

다음 구조 요소에서 개구부를 절단할 수 있습니다.

• 구조 보
• 구조 기둥
• 가새

모든 구조 요소에 다음 동작이 적용됩니다.

• 보 개구부는 보의 주요 축 또는 보조 축(일반적으로 수직 또는 수평)을 통해 수직 또는 수평 면에 적용됩니다.
• 보 개구부는 전체 요소를 절단합니다(예를 들어, 와이드 플랜지 보에서 한 플랜지만 절단할 수 없음).
• 개구부의 두 개의 수직 기준면은 각 보, 가새 또는 기둥에 의해 제공됩니다. 이러한 기준면은 부재의 주요 축 및 보조 축과 정렬됩니다.

주: 곡선 보는 보 개구부에 유효한 호스트가 아닙니다.

구조 요소에서 개구부를 절단하려면

1. 리본에서 면별 개구부를 클릭합니다.

   어디에 있습니까?

   • 구조 탭개구부 패널 면별
   • 건축 탭개구부 패널 면별
2. 개구부를 추가할 부재의 원하는 기준면을 선택합니다.

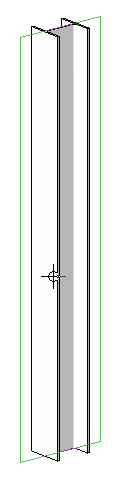

   기둥의 기준면 선택

3. 그리기 패널 스케치 도구를 사용하여 구조 요소의 개구부를 스케치합니다.

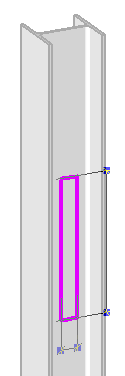

   개구부 스케치

   직사각형 옵션을 사용하여 구조 요소의 개구부를 스케치할 때 반지름을 지정할 수 있으므로, 모깍기가 있는 직사각형을 스케치할 수 있습니다. 이렇게 하면 개구부에서 모난 모서리를 방지하는 데 도움이 되며, 응력을 집중시킬 수 있습니다.

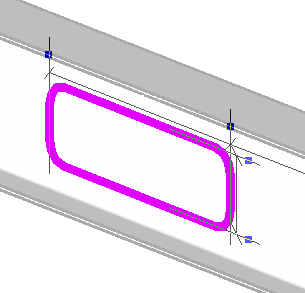

   반지름 지정된 보 개구부

   자세한 정보는 스케치을(를) 참고하십시오.

4. 리본에서 모드 패널편집 모드 완료를 클릭합니다.

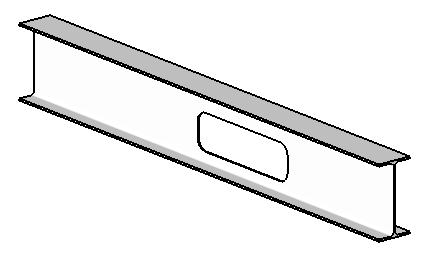

   완료된 스케치



개구부 보강에 대한 내용은 구조 보강재를 참고하십시오.
