매스 인스턴스(instance)의 가시성 제어

뷰에서 매스의 가시성을 제어하려면 다음 방법 중 하나를 사용합니다.

뷰 설정별 매스 표시

이 옵션은 가시성/그래픽 대화상자에서 매스 카테고리에 대한 가시성 설정에 따라 매스를 표시합니다. 매스 카테고리가 표시되면 매스 벽, 매스 바닥 및 패턴 채우기 선과 같은 매스 하위카테고리의 가시성을 독립적으로 제어할 수 있습니다. 또한 이러한 뷰 특정 설정은 매스의 인쇄 여부를 결정합니다.

매스작업 & 대지 탭개념 매스 패널(뷰 설정별 매스 표시)을 클릭합니다.

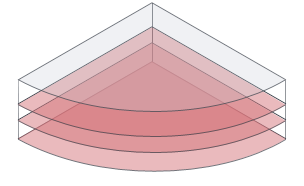

매스 양식 및 바닥 표시

이 옵션은 뷰에서 매스 카테고리 가시성이 꺼져 있는 경우에도 모든 매스 인스턴스(instance) 및 매스 바닥을 모든 뷰에 표시합니다.

매스작업 & 대지 탭개념 매스 패널(매스 양식 및 바닥 표시)을 클릭합니다.

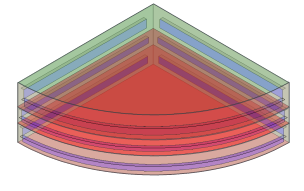

매스 표면 유형 표시

개념 에너지 해석을 수행하는 경우 이 옵션을 사용하여 매스 표면을 표시하므로 개별 표면을 선택하고 해당 그래픽 모양 또는 에너지 설정을 변경할 수 있습니다.

이 옵션을 활성화하려면 해석 탭에너지 설정을 클릭하고 에너지 모델 작성을 선택합니다.

매스작업 & 대지 탭개념 매스 패널(매스 표면 유형 표시)을 클릭합니다.

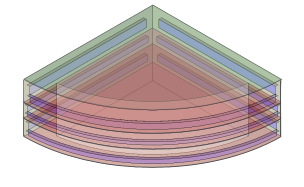

매스 구역 및 음영 표시

개념 에너지 해석을 수행하는 경우 이 옵션을 사용하여 매스 구역 및 음영을 표시하므로 개별 구역을 선택하고 해당 설정을 변경할 수 있습니다.

이 옵션을 활성화하려면 해석 탭에너지 설정을 클릭하고 에너지 모델 작성을 선택합니다.

매스작업 & 대지 탭개념 매스 패널(매스 구역 및 음영 표시)을 클릭합니다.

매스 표시

매스작업 & 대지 탭개념 매스 패널(매스 표시)을 클릭합니다.

매스 표시를 클릭하면 뷰에서 매스 카테고리 가시성이 꺼져 있는 경우에도 모든 매스 인스턴스(instance)(매스 및 매스 바닥 포함)를 모든 뷰에서 볼 수 있습니다.

뷰에 대한 매스 카테고리의 가시성을 설정합니다.

뷰 탭그래픽 패널(가시성/그래픽)을 클릭합니다. 모델 카테고리 탭에서 매스 카테고리를 선택합니다.

뷰 특정 설정에서는 매스의 인쇄 여부, 그리고 매스 표시가 꺼져 있는 경우 매스를 표시할지 여부를 결정합니다. 가시성/그래픽 재정의 대화상자에서 매스를 선택한 경우 양식 및 매스 바닥 하위카테고리를 독립적으로 제어할 수 있습니다.
