수직 구조 기둥 배치

배치 중에 기둥을 회전하려면

평면뷰 및 3D 뷰에서 기둥을 추가할 수 있습니다. 베이스 레벨 및 맨 위 수준 특성 및 간격띄우기에 의해 기둥 높이가 정의됩니다.

1. 리본에서 구조 기둥을 클릭합니다.

   어디에 있습니까?

   • 구조 탭구조 패널기둥
   • 건축 탭작성 패널기둥 드롭다운구조 기둥
2. 특성 팔레트의 유형 선택기 드롭다운에서 기둥 유형을 선택합니다.
3. 옵션 막대에서 다음을 지정합니다.
   • 배치 후 회전. 기둥을 배치한 후 바로 회전하려면 이 옵션을 선택합니다.
   • 레벨. (3D뷰에만 해당) 기둥의 베이스 레벨을 선택합니다. 평면뷰의 경우 뷰의 레벨이 기둥의 베이스 레벨입니다.
   • 깊이 이 설정은 베이스에서 아래쪽으로 기둥을 그립니다. 베이스에서 위쪽으로 기둥을 그리려면 높이를 선택합니다.
   • 레벨/미연결. 기둥의 맨 위에 대한 레벨을 선택하거나 미연결을 선택한 후 기둥 높이를 지정합니다.
4. 클릭하여 기둥을 배치합니다.

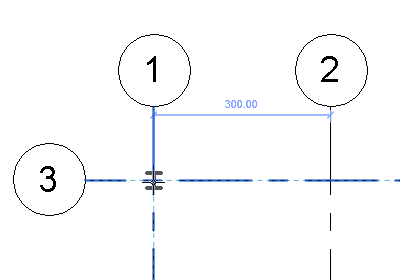

   기둥이 기존 형상에 스냅됩니다. 그리드 교차점에 기둥을 배치할 경우 두 개의 그리드 선 세트가 모두 강조 표시됩니다.



기둥을 배치하는 동안 스페이스바를 사용하여 기둥 방향을 변경할 수 있습니다. 스페이스바를 누를 때마다 기둥이 회전하여 선택된 위치의 교차 그리드에 정렬됩니다. 그리드가 없는 경우 기둥을 90도 회전하려면 스페이스바를 누릅니다.
