구조 기둥

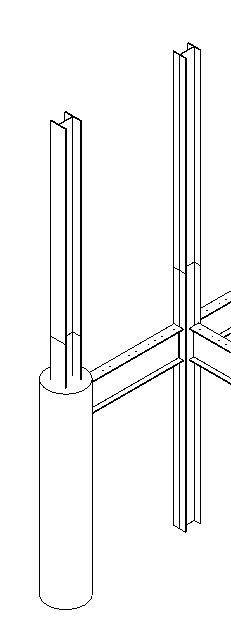

구조 기둥은 건물에서 수직 하중 내력 요소를 모델링하는 데 사용됩니다. 구조 기둥은 건축 기둥과 거의 같은 특성을 공유하지만 구조 기둥에는 해당 구성 및 업계 표준으로 정의된 추가 특성이 있습니다. 또한 구조 기둥의 동작과 건축 기둥의 동작은 서로 다릅니다.

보, 가새 및 독립 기초와 같은 구조 요소는 구조 기둥에 결합되지만 건축 기둥에는 결합되지 않습니다.

또한 구조 기둥에는 데이터 교환에 사용되는 해석 모델이 있습니다. 구조 부재 해석 모델을(를) 참고하십시오.

일반적으로 건축가로부터 받은 도면이나 모델에는 그리드와 건축 기둥이 포함되어 있습니다. 각 기둥을 수동으로 배치하거나 그리드에서 도구를 사용하여 선택한 그리드 교차에 기둥을 추가하는 방법으로 구조 기둥을 작성합니다.

구조 기둥은 평면뷰 또는 3D 뷰에 작성할 수 있습니다.

3D 뷰에 기둥 추가

구조 기둥은 그리드 선으로 스냅되므로 구조 기둥을 추가하기 전에 그리드를 설정하는 것이 좋습니다(그리드 추가 참고).

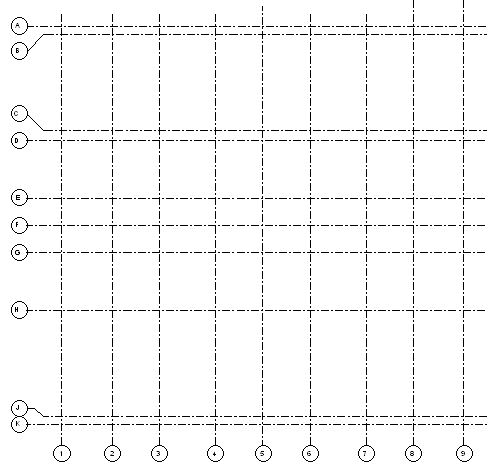

구조 요소를 배치하기 위한 샘플 그리드

또한 그리드 선은 가새에 대한 수직 기준면을 제공합니다. 구조 탭기준 패널그리드를 클릭합니다.

다른 구조 요소에 부착되는 구조 기둥을 배치할 수 있습니다. 자세한 정보는 기둥 부착을(를) 참고하십시오.
