호스트 스윕 프로파일 패밀리에 상세 구성요소(벽 스윕, 지붕 처마돌림, 거터 및 슬래브 모서리)를 내포하고 가시성 컨트롤을 사용하여 프로젝트에 상세 구성요소가 표시되는 시기를 지정할 수 있습니다. 프로젝트에서 스윕이 절단되면 호스트 스윕 패밀리 파일에서 지정한 가시성 설정에 따라 상세 구성요소가 표시됩니다. 특정 뷰 절단 호스트 스윕의 특정 가시성 레벨에서 여러 상세 구성요소를 표시할 수도 있습니다.

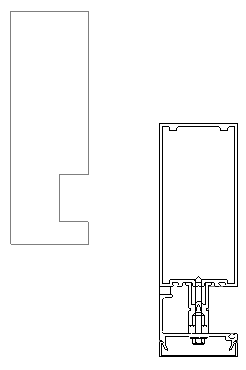

내포된 상세 구성요소가 있는 커튼 멀리언의 예
팁: DWG 파일 등의 상세정보를 가져오고 동일한 가시성 컨트롤을 적용할 수 있습니다.
구성요소 패밀리 내포 및 공유를 참고하십시오.
상세 구성요소를 로드하려면
호스트 스윕에 상세 구성요소를 추가하려면
상세 구성요소 가시성을 지정하려면
- 호스트 스윕 패밀리를 열거나 작성합니다.
- 작성 탭
상세정보 패널
(상세 구성요소)을 클릭합니다. - 예를 클릭하여 상세 구성요소 패밀리를 로드합니다.
- 패밀리 로드 대화상자에서 상세 구성요소 패밀리를 선택한 다음 열기를 클릭합니다.
- 도면 영역을 클릭하여 호스트 스윕 패밀리에 상세 구성요소를 추가합니다.
- 필요한 경우 정렬 또는 치수를 사용하여 상세 구성요소의 위치를 구속합니다.
- 내포된 상세 구성요소를 선택합니다.
- 수정 | 상세 항목 탭가시성 패널
(가시성 설정)을 클릭합니다. - 패밀리 요소 가시성 설정 대화상자에서 상세 수준(낮음, 중간 및/또는 높음)을 지정하고 확인을 클릭합니다.
프로젝트에 로드되고 나면 절단 시에 호스트 스윕 상세 정보가 지정된 상세 수준으로 표시됩니다.
