배치된 구조 기둥의 경사 수정

이 절차에서는 특성 팔레트와 기둥 수정 도구를 사용하여 수직 기둥의 경사를 지정하거나 기존 경사 기둥을 조정합니다.

  1. 프로젝트의 3D 뷰를 엽니다.
  2. 수정할 기둥을 선택합니다.
  3. 특성 팔레트의 구속조건에서 경사 기둥 스타일, 경사 - 끝점 기반 또는 경사 - 각도 기반을 선택하여 경사 각도를 조정할 수 있는 방법을 정의합니다.
    주: 다른 경사 기둥 특성도 사용할 수 있습니다. 구조 기둥 인스턴스(instance) 특성을(를) 참고하십시오.
  4. 적용을 클릭합니다.
  5. 기둥 끝점 컨트롤을 사용하여 기둥의 상단 위치를 조정합니다. 기둥이 경사 - 끝점 기반으로 설정되는 경우 수직 화살표나 문자 컨트롤을 사용하여 기둥 상단의 고도를 조정합니다.

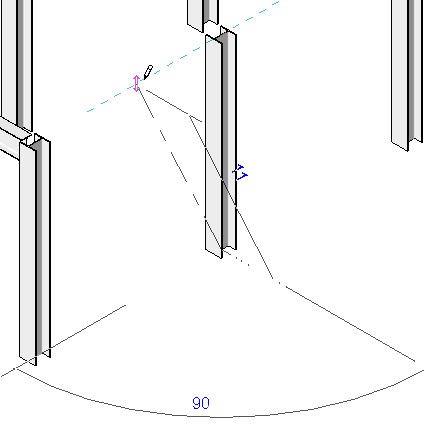

    각도 기반 수정

  6. 기둥 끝점을 사용하여 기둥의 베이스 위치를 조정합니다. 기둥이 경사 - 끝점 기반으로 설정되는 경우 수직 화살표나 문자 컨트롤을 사용하여 기둥 베이스의 고도를 조정합니다.

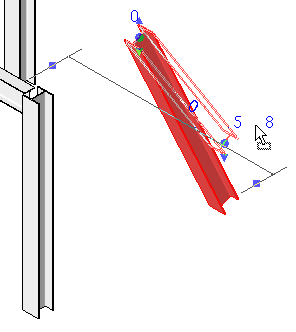

    끝점 기반 편집

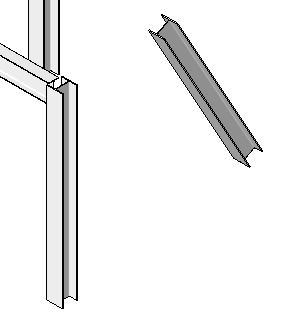

기둥은 매개변수 설정과 끝점 조정을 기준으로 길이와 경사를 조정합니다.
