패밀리 형상의 여러 부분을 패밀리 카테고리 내의 하위카테고리에 지정할 수 있습니다. 하위카테고리는 패밀리 카테고리 설정에 관계없이 하위카테고리에 지정된 형상의 선 두께, 선 색상, 선 패턴 및 재료를 제어합니다. 패밀리 형상의 일부를 다른 하위카테고리에 지정하여 여러 가지 선 두께, 선 색상, 선 패턴 및 재료 지정으로 표시할 수 있습니다.
창 패밀리 예
예를 들어, 창 패밀리에서 프레임, 섀시 및 멀리언을 한 하위카테고리에 지정하고 유리를 다른 하위카테고리에 지정할 수 있습니다. 그런 다음 각 하위카테고리에 다른 재료(목재 및 유리)를 지정하여 다음과 같은 효과를 얻을 수 있습니다.

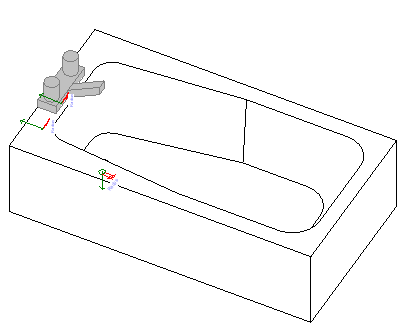

욕조 패밀리 예
예를 들어, 욕조 패밀리에서 수도꼭지를 한 하위카테고리에 지정하고 세면대를 다른 하위카테고리에 지정할 수 있습니다. 그런 다음 각 하위카테고리에 다른 재료를 지정하여 다음과 같은 효과를 얻을 수 있습니다.
하위카테고리를 작성하지 않았거나 패밀리에 기본적으로 하위카테고리가 포함되어 있지 않은 경우 언제든지 작성할 수 있습니다. 패밀리 하위카테고리 작성을(를) 참고하십시오.
하위카테고리에 패밀리 형상을 지정하려면
- 패밀리 편집기에서 하위카테고리에 지정할 패밀리 형상을 선택합니다.
- 특성 팔레트의 ID 데이터에서 하위카테고리에 대해 하위카테고리를 선택합니다.
- 적용을 클릭합니다.
