건축 기둥 안에 구조 기둥 추가

1. 리본에서 구조 기둥을 클릭합니다.

   어디에 있습니까?

   • 건축 탭작성 패널기둥 드롭다운구조 기둥
   • 구조 탭구조 패널기둥
2. 특성 팔레트의 유형 선택기 드롭다운에서 기둥 유형을 선택합니다.
3. 수정 | 구조 기둥 배치 탭다중 패널열에서를 클릭합니다.
4. 개별 건축 기둥을 선택하거나 뷰에서 건축 기둥 위로 선택 상자를 끌어 여러 기둥을 선택합니다.

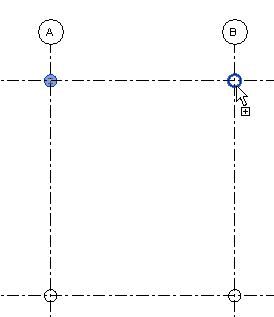

   단일 건축 기둥 선택

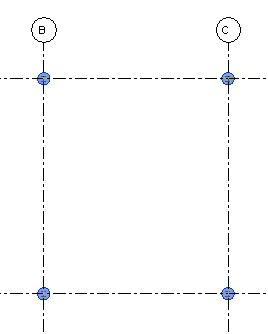

   여러 건축 기둥 선택

   구조 기둥은 건축 기둥의 중심에 스냅됩니다. 선택 상자 작성에 대한 자세한 내용은 요소 선택을 참고하십시오.

5. 완료되면 수정 | 구조 기둥 배치 > 건축 기둥에서 탭다중 패널완료를 클릭합니다.
   주: 프로젝트 평면뷰 내에서 기둥 패밀리가 표시되는 방식을 제어할 수 있습니다. 해당 프로젝트 평면뷰의 절단 기준면을 무시하고 기둥 화면표시를 일관되게 유지하려면 패밀리 편집기에서 "평면뷰에서 미리 절단된 패밀리 표시"를 선택합니다. 자세한 내용은 평면뷰에서 구조 기둥 표시 방법 지정을 참고하십시오.
