지붕 처마밑면 추가

지붕 처마밑면을 작성하는 설계 의도는 매우 다양합니다. 이 과정으로 벽과 지붕 사이의 2-루프 스케치로부터 처마밑면이 작성됩니다. 처마밑면은 벽 및 지붕과 연관됩니다. 연관되지 않은 처마밑면을 작성하려면 스케치 모드에서 선 도구를 사용합니다.

1. 건축 탭작성 패널지붕 드롭다운(지붕:처마밑면)을 클릭합니다.
2. 수정 | 지붕 처마밑면 경계 작성 탭그리기 패널(지붕 모서리 선택)을 클릭합니다.

   이 도구는 잠긴 스케치 선을 작성합니다.

3. 지붕을 강조 표시하고 클릭하여 선택합니다.

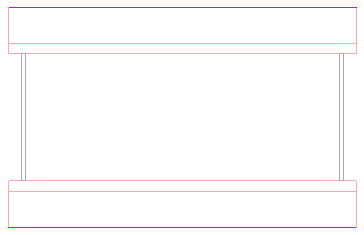

   지붕 모서리 선택 도구로 선택한 지붕

4. 수정 | 지붕 처마밑면 경계 작성 탭그리기 패널(벽 선택)을 클릭하고 지붕 밑에 있는 벽의 외부 면을 강조 표시한 다음 클릭하여 선택합니다.

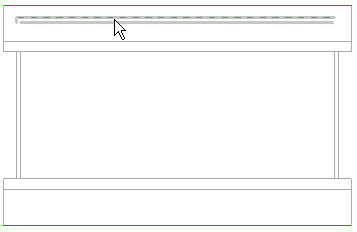

   처마밑면 선에 대하여 강조 표시된 벽

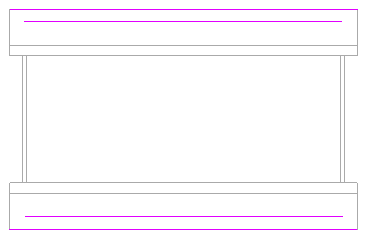

   벽을 선택한 후 처마밑면에 대한 스케치 선

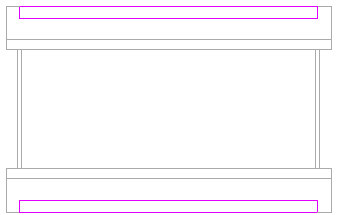

5. 불필요한 스케치 선을 자르고 스케치 루프를 닫습니다.


6. (편집 모드 완료)를 클릭합니다.

   처마밑면을 잘 보이게 하려면 지붕과 만나는 벽을 표시하는 평면뷰를 통해 단면뷰를 작성합니다.



   단면뷰의 지붕, 처마밑면 및 벽

   주: 형상 결합 도구는 처마밑면과 이전 그림의 지붕을 결합하는 데 사용되었습니다. 이미지를 완성하려면 처마밑면을 벽에 결합하고 벽을 지붕에 결합합니다.

   경사 화살표를 그리거나 경계선 특성을 변경하여 경사 처마밑면을 작성할 수 있습니다. 경사 표면을(를) 참고하십시오.

관련 항목

• 지붕 처마밑면 예
