입면 또는 단면에 경사 구조 기둥 배치

1. 프로젝트의 입면뷰 또는 단면뷰를 엽니다.
2. 리본에서 구조 기둥을 클릭합니다.

   어디에 있습니까?


   구조 탭구조 패널 구조 기둥
   • 건축 탭작성 패널기둥 드롭다운구조 기둥
3. 스냅 참조를 사용할 수 없는 경우 작업 기준면 대화상자를 사용하여 기둥 상단과 베이스를 정의합니다. 작업 기준면 설정을 참고하십시오.
   주: 이전에 배치한 구조 요소에서 기둥 한쪽 끝을 정의하려면 옵션 막대에서 3D 스냅을 선택합니다. 이것은 가장 정확한 배치 방법입니다.
4. 수정 | 구조 기둥 배치 탭배치 패널경사 기둥을 클릭합니다.
5. 특성 팔레트의 유형 선택기 드롭다운에서 구조 기둥 유형을 선택합니다.

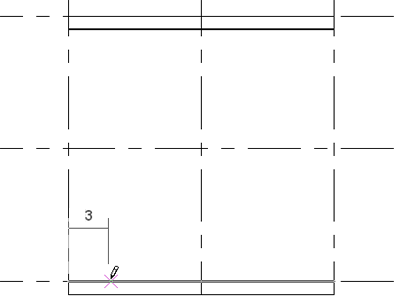

6. 임시 치수를 참조로 사용하여 기둥을 시작해야 하는 위치를 클릭합니다.

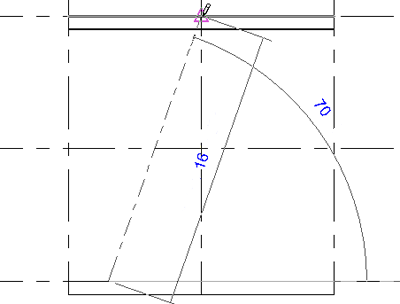

7. 임시 치수를 참조로 사용하여 기둥을 끝내야 하는 위치를 클릭합니다.

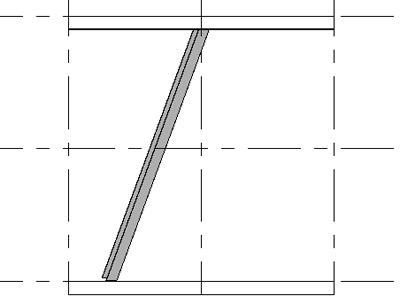

두 번 클릭 및 연관된 레벨에 의해 기둥이 배치되고 정의됩니다.
