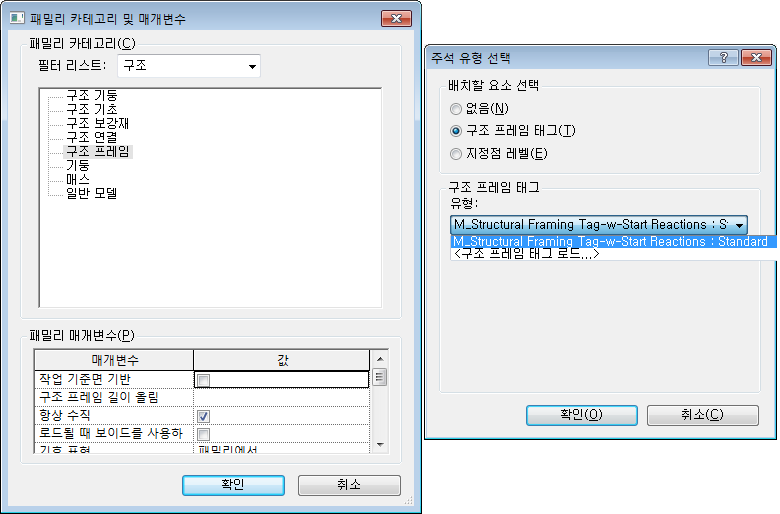

이 옵션을 선택하면 보를 따라 선택한 위치에 따라 사용 가능한 구조 패밀리 태그의 풀다운 메뉴를 사용할 수 있습니다. 특정 패밀리 매개변수에 따라 표시되는 태그가 결정됩니다. 해당 프레임 태그가 실행 가능한 주석 유형이 되려면 다음 매개변수가 있어야 합니다(구조 프레임 태그 패밀리 참고).
- 구성요소와 함께 회전이 선택됩니다.
- 부착점 매개변수는 <없음>으로 설정되거나 보 주석 도구에서 원하는 태그 위치와 일치합니다.
예를 들어 부착점 매개변수로 끝이 정의된 구조 프레임 태그는 이 도구에서 <끝>이 표시된 보 위치 설정에서만 사용할 수 있습니다.
부착점이 <없음>으로 정의된 구조 프레임 태그는 구성요소와 함께 회전하는 경우 중간 위치 설정에서만 사용할 수 있습니다.
이러한 지정은 패밀리 로드 대화상자를 여는 <구조 프레임 태그 로드> 옵션에도 적용됩니다(패밀리 로드 참고).
구조 프레임 태그 리스트에 표시되려면 로드된 패밀리에서 이러한 지침을 따라야 합니다.
