구조 보 시스템 재설정 도구는 원래 보 시스템 매개변수를 사용하여 보 시스템을 재작성합니다. 이 도구는 시스템에서 개별 보의 특성 변경을 취소하는 데 사용할 수 있습니다. 보 시스템이 재설정된 후에는 시스템에 있는 모든 보가 통일된 매개변수를 가지게 되며 기본 위치에 놓입니다. 특히 이 도구에는 다음과 재설정 효과가 있습니다.
- 이동한 보가 원래 위치로 돌아갑니다.
- 시스템에서 삭제된 보가 복원됩니다.
- 개별 보에서 변경한 매개변수(예: 보 유형, 간격띄우기, 각도)가 재설정됩니다.
보 시스템의 스케치가 수정된 경우 시스템의 보는 보 시스템이 재설정될 때까지 원래 지지에 부착된 상태로 남습니다.

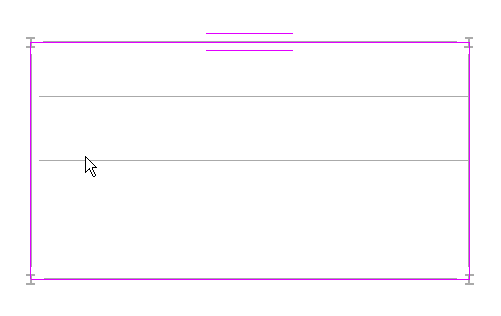

원래 보 시스템

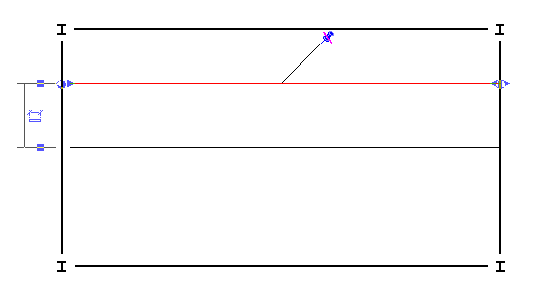

변경사항이 있는 보 시스템
구조 보 시스템 재설정 도구 사용

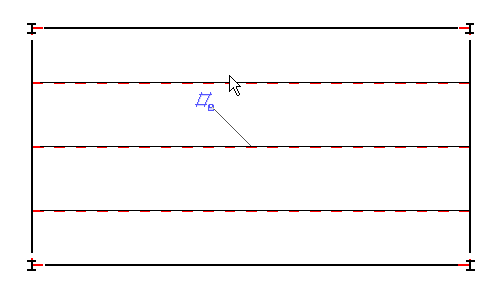

- 도면 영역에서 재설정할 보 시스템을 클릭합니다.
- 수정 | 구조 보 시스템 탭
모드 패널경계 편집을 클릭합니다. - 수정 | 구조 보 시스템 > 경계 편집 탭조정 패널시스템 재설정을 클릭합니다.
구조 보 시스템 재설정
- 수정 | 구조 보 시스템 > 경계 편집 탭모드 패널편집 모드 완료를 클릭합니다.

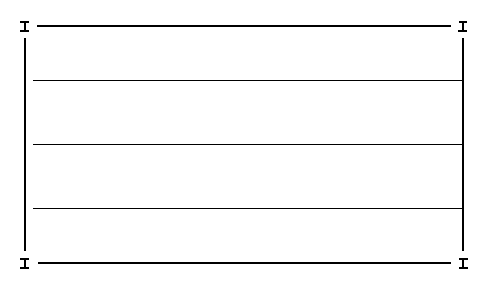

보 시스템 재설정
