엔지니어는 서로 다른 국가에서 서로 다른 방향으로 평면도를 확인합니다. Revit에서는 이러한 다양성을 위해 구조 평면에 대한 뷰 방향 유형 매개변수를 제공합니다.
여러 구조 평면뷰 유형을 작성하고 각 유형에 대해 뷰 방향 매개변수를 다르게 정의하여 프로젝트 내 여러 뷰 방향을 허용할 수 있습니다. 일반적으로 기초 뷰는 구조 바닥, 벽 기초 및 토대를 표시하기 위해 아래로 봅니다. 프레임 뷰는 구조 바닥이 구조 프레임 요소의 뷰를 가리지 않도록 위로 볼 수 있습니다.

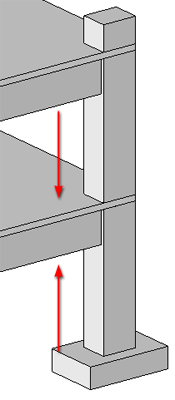

뷰 방향 투시도
뷰 방향을 설정하려면
- 프로젝트 탐색기에서 구조 평면뷰를 선택합니다.
다른 유형의 평면뷰에는 뷰 방향 매개변수를 사용할 수 없습니다.
- 특성 팔레트에서
(유형 편집)을 클릭합니다. - 유형 특성 대화상자에서 뷰 방향에 대해 위로 또는 아래로를 선택합니다.
- 확인을 클릭합니다.

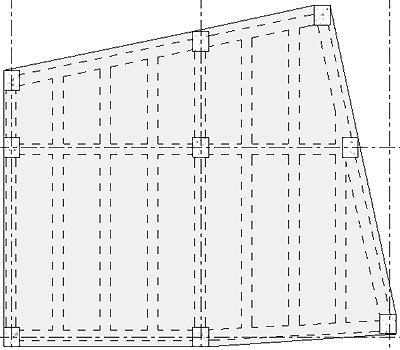

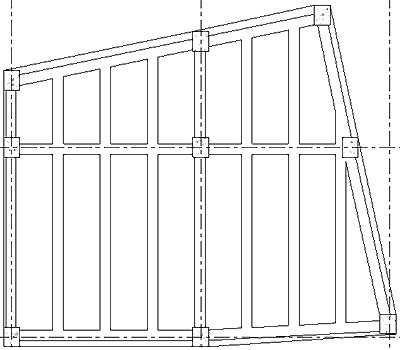

| 뷰 방향 = 아래 | 뷰 방향 = 위 |
|---|---|
 |
 |
주: 뷰 방향 설정을 전환하는 경우 뷰 범위 절단 기준면을 조정해야 할 수 있습니다. 뷰 범위을(를) 참고하십시오.
