보의 입면이 스케치 선으로 정의되는 평평하지 않은 보 시스템을 작성할 수 있습니다.

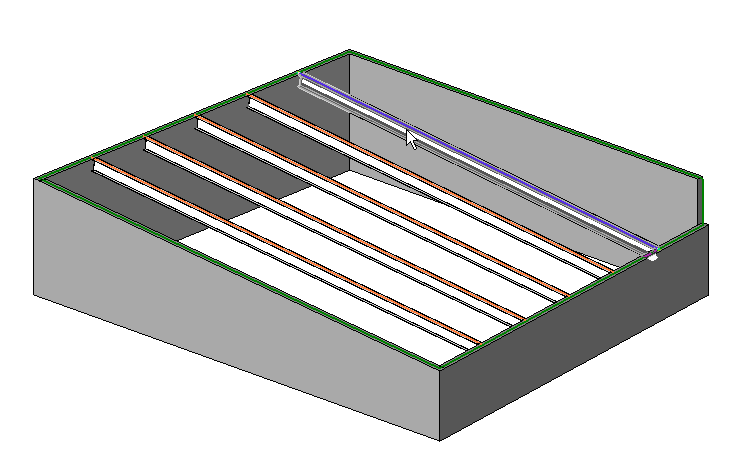

3D 보 시스템
스케치된 보 선에서 다음을 확인합니다.
- 지지 선택 도구를 사용하여 작성된 경우에는 경사만 정의할 수 있습니다.
- 보가 지지대인 경우 항상 경사를 정의합니다.
- 벽이 지지인 경우 편집할 수 있는 경사 정의 특성이 있습니다. 기본값은 true입니다.
보 시스템에서 보 끝의 입면은 다음과 같이 결정됩니다.
- 보의 끝이 경사를 정의하는 스케치 선에 연결되는 경우에는 보가 연관된 지지대의 상단에 연결됩니다.

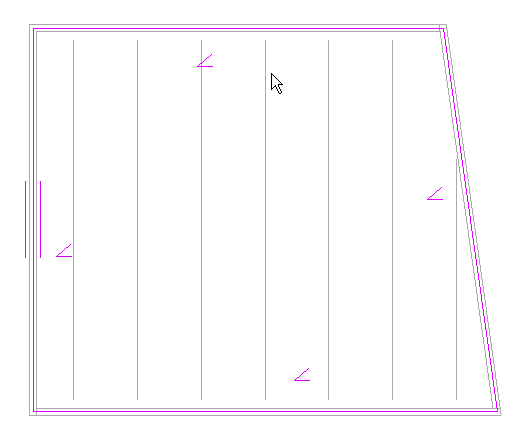

경사 정의
- 스케치 선이 경사를 정의하지 않는 경우 보의 끝은 경사를 정의하는 가장 가까운 두 스케치 선 끝점으로 정의되는 기준면으로 올라갑니다.

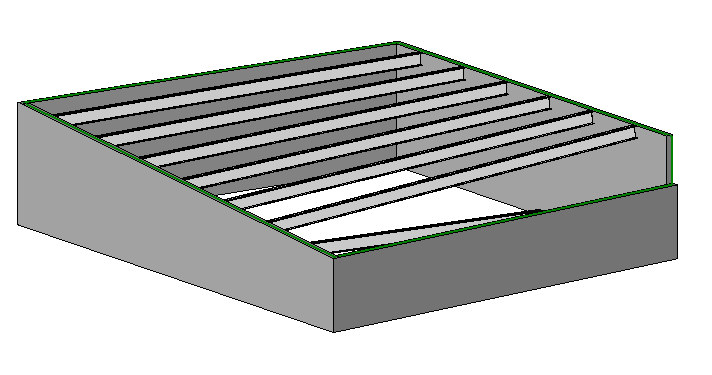

가장 가까운 스케치 선으로 올라가는 보 시스템
- 스케치에 경사를 정의하는 선이 없는 경우에는 보 시스템이 2D 보 시스템처럼 작동합니다.
3D 보 시스템을 추가하려면
- 구조 탭
구조 패널보 시스템을 클릭합니다. - 특성 팔레트의 구속조건에서 3D를 선택합니다.
