모델 요소 카테고리의 면에 투명효과 적용

주: 개별 모델 요소 면에 투명효과를 적용해야 하는 경우 개별 요소의 가시성 및 그래픽 화면표시 재지정을 참고하십시오.

1. 모델 카테고리 면에 투명효과를 적용할 뷰를 엽니다.
2. 뷰 탭그래픽 패널(가시성/그래픽)을 클릭하거나 도면 영역에서 요소를 마우스 오른쪽 버튼으로 클릭하고 뷰에서 그래픽 재지정카테고리별을 클릭합니다.
3. 가시성/그래픽 대화상자에서 모델 카테고리 탭을 클릭합니다.

   링크된 모델에서 요소의 모델 카테고리를 편집하는 경우

   1. Revit 링크 탭을 클릭합니다.
   2. 화면표시 설정 열에서 버튼을 클릭합니다.
   3. RVT 링크 화면표시 설정 대화상자에서 사용자를 클릭합니다.
   4. 모델 카테고리 탭을 클릭합니다.
   5. 드롭다운 메뉴에서 <사용자>를 선택합니다.
4. 카테고리 행을 강조 표시합니다.
5. 투명 열에서 확인란을 선택합니다.
6. 변경사항을 보려면 적용을 클릭하고, 가시성/그래픽 대화상자를 종료하려면 확인을 클릭합니다.

요소가 투명하면 요소 면에 모서리와 채우기 패턴(솔리드 채우기 포함)만 그려집니다. 패턴 선 사이의 면은 그려지지 않습니다. 은선 뷰와 음영처리된 뷰에서는 모서리 부분이 숨겨집니다. 모서리는 투명하지 않은 요소의 면과 투명하게 표시된 경우에도 자체 요소의 면에 의해 숨겨질 수 있습니다. 모서리는 다른 투명 요소에 의해 숨겨지지 않습니다.

예제

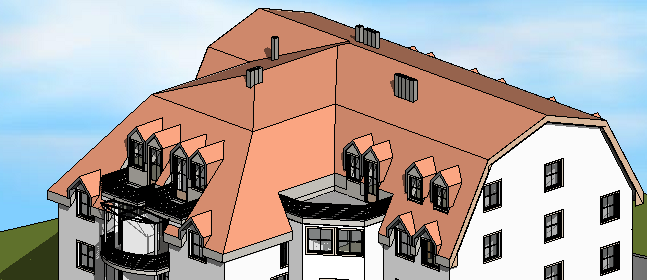

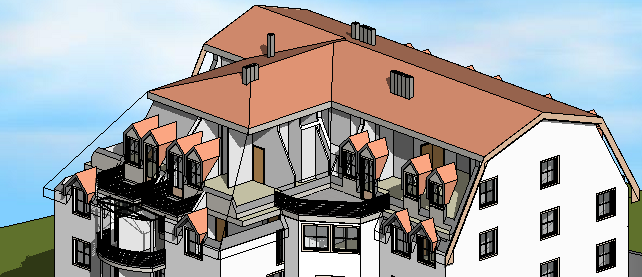

다음 이미지에서는 동일한 모델을 3D 뷰로 보여 줍니다. 두 번째 이미지는 투명효과 적용 시 지붕 부분이 표시되는 모양을 나타냅니다.
