구조 바닥 또는 데크 추가

구조 바닥과 데크는 스케치하여 작성합니다. 벽을 선택하거나 선 도구를 사용하여 슬래브 모서리의 선을 스케치할 수 있습니다. 일반적으로 평면뷰에서 바닥을 스케치하지만 3D 뷰의 작업 기준면이 구조 바닥을 배치할 작업 기준면으로 설정된 경우 3D 뷰에서 스케치할 수 있습니다. 구조 바닥의 상단은 배치된 레벨에 상대적으로 간격띄우기됩니다. 레벨로부터 높이 간격띄우기 및 기타 구조 바닥 매개변수에 대한 내용은 구조 바닥 특성을 참고하십시오.

구조 바닥 및 은선에 대한 내용은 구조 콘크리트 구성요소의 은선 표시를 참고하십시오.

구조 바닥을 추가하려면

리본에서 (구조 바닥)을 클릭합니다.
- 건축 탭작성 패널바닥 드롭다운 바닥: 구조
- 구조 탭구조 패널바닥 드롭다운 바닥: 구조
유형 선택기에서 구조 바닥 유형을 지정합니다.
리본에서 (경계선)을 클릭합니다.

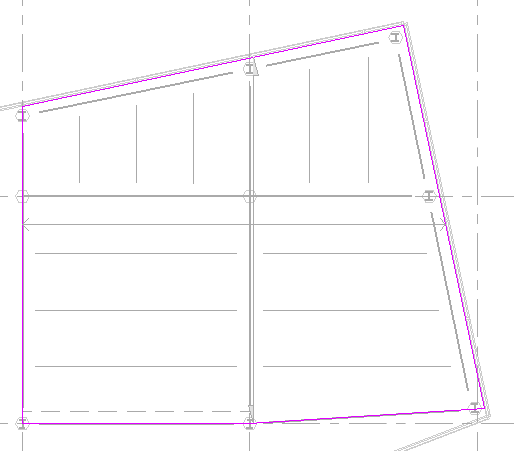

(벽 선택)을 클릭하고 경계 벽을 선택합니다.
주: 벽을 선택하는 대신 구조 바닥을 스케치할 수 있습니다. 리본의 그리기 패널에서 스케치 도구를 사용하여 구조 바닥 경계를 형성합니다. 스케치는 닫힌 루프나 경계 조건을 이루어야 합니다.
스팬 방향을 변경하려면 (스팬 방향)을 클릭하고 원하는 모서리 또는 선을 클릭합니다.
(선택 사항) 옵션 막대에서 다음을 수행합니다.
- 슬래브 모서리에 대해 간격띄우기를 지정합니다.
- 벽(구조체)으로 확장을 선택합니다.
리본에서 (편집 모드 완료)를 클릭합니다.

주: 구조 바닥에 개구부를 추가하려면 구조 바닥의 개구부를 참고하십시오.
