음영 장치의 설계 요구사항은 건물 용도와 지역의 기후 조건에 따라 다릅니다. 예를 들어 일반 사무실 건물에서는 사람과 장비로 인해 열이 증가하기 때문에 난방이 거의 필요하지 않습니다. 이 경우 불필요한 열 증가를 막기 위해 1년 내내 창을 완전히 보호하는 데 창 음영처리를 수행하는 것이 당연합니다.
그러나 거주용 프로젝트에서는 여름 내내 창이 완전히 음영처리되어야 합니다. 겨울에는 음영이 최대한 창을 노출하여 열 증가를 활용하도록 태양광 방향을 지정해야 합니다.
Revit 태양 경로 도구나 태양과 그림자 설정 대화상자를 사용하여 하지, 동지, 추분, 춘분의 모든 방향에 대해 제안된 음영 깊이를 알아봅니다.

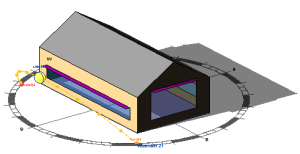

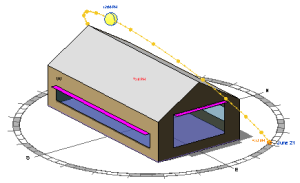

| 여름에는 음영이 정오에 직접적인 태양광이 창으로 들어올 수 없도록 막아줍니다. | 겨울의 경우 음영은 태양광이 생활 공간에 들어오는 것을 차단하지 않습니다. |
 |
 |
태양 각도가 낮아 동쪽과 서쪽 창은 수평 돌출부 장치로 음영을 처리하는 것이 어렵습니다. 이러한 방향의 불필요한 태양열을 줄여야 하는 프로젝트에 수직 안전판, 루버, 작은 창 크기 등을 적용해 보십시오.
Revit 개념 에너지 해석의 목적을 위해 이 유형의 음영 장치를 수동으로 추가해야 합니다. 매스 모델에 부착된 매스 표면을 사용하십시오. Revit에서 음영 재료가 불투명해야 그림자를 투사할 수 있습니다.
