3D 스냅을 사용하여 경사 구조 기둥 배치

1. 프로젝트의 3D 뷰를 엽니다.
2. 리본에서 구조 기둥을 클릭합니다.

   어디에 있습니까?


   구조 탭구조 패널기둥
   • 건축 탭작성 패널기둥 드롭다운구조 기둥
3. 수정 | 구조 기둥 배치 탭배치 패널경사 기둥을 클릭합니다.
4. 특성 팔레트의 유형 선택기 드롭다운에서 구조 기둥 유형을 선택합니다.
5. 옵션 막대에서 3D 스냅을 선택합니다. 이렇게 하면 높이가 서로 다른 기둥과 같이 뷰의 작업 기준면 내부에 없는 점으로 경사 기둥 배치를 스냅할 수 있습니다.

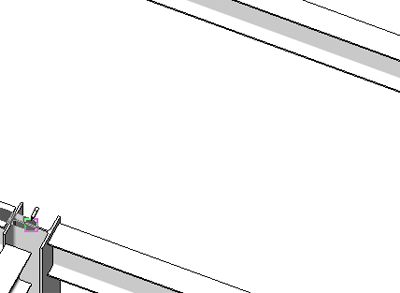

6. 구조 요소 또는 요소 끝점을 클릭하여 기둥의 첫 번째 점을 배치합니다.

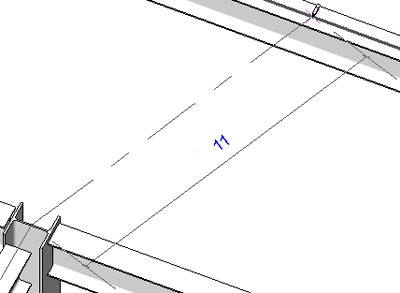

7. 다른 구조 요소를 클릭하여 기둥을 배치합니다.

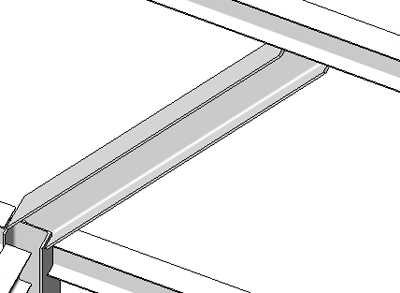

8. 기둥은 두 개의 구조 요소 사이에 배치됩니다.

   주: 배치 클릭 중 하나가 구조 요소에 대한 스냅 참조가 아닌 경우 해당 클릭의 배치로 인해 기둥 끝 위치가 정의되고 옵션 막대에 적절한 입면이 정의됩니다.
