결과 및 비교 대화상자에는 에너지 해석에 대한 잠재 에너지 절약 차트가 있습니다. 이 차트를 사용하여 에너지를 가장 많이 절약할 수 있는 건물의 설계, 시공 및 시스템 요소에 초점을 맞춥니다.
차트의 데이터는 Cloud에서 동시에 실행되는 37개의 개별 에너지 시뮬레이션 실행에서 생성됩니다. 각 시뮬레이션의 경우 지붕 및 벽 단열재, 유리 특성, 조명 컨트롤 및 통풍과 같은 양상을 포함하여 건물 요소의 조합이 다릅니다. 이러한 시뮬레이션은 새 건물과 기존 건물에서 확인된 극한 값을 테스트하고 설계팀이 각 매개변수에 대한 건물의 에너지 성능 민감도를 대략적으로 이해하는 데 도움을 주기 위해 설계되었습니다.

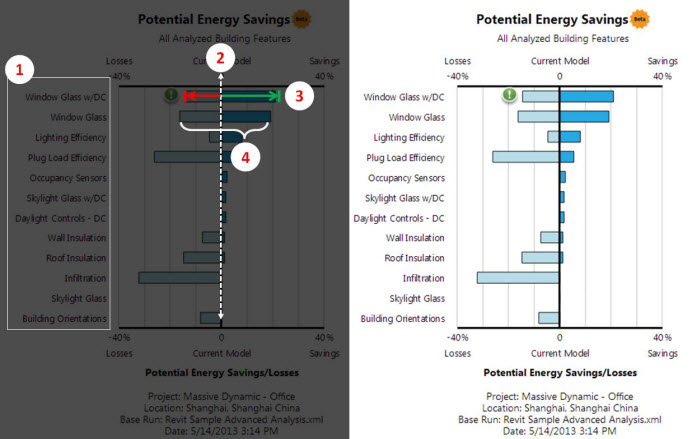

차트를 읽는 방법
1: 해석된 건물 요소. 차트의 각 막대는 건물의 에너지 성능에 대한 중요도를 확인하기 위해 해석하는 건물 요소를 나타냅니다. 각 건물 요소에 대해 다양한 설계 옵션이 테스트됩니다.
2: 현재 모델 기준선. 0에 있는 가운데 수직선은 해석을 위해 제출된 건물 모델의 에너지 성능을 나타냅니다.
3: 절약/손실 가능성. 에너지 절약 가능성이 가장 높은 요소가 리스트의 맨 위에 있습니다. 중심선의 오른쪽에 있는 막대 크기는 현재 모델에 기반한 잠재적인 절약 비율입니다. 중심선의 왼쪽에 있는 막대 크기는 잠재적인 손실 비율입니다.
4: 민감도. 막대의 전체 크기는 이 건물 요소에 대한 에너지 해석의 민감도를 나타냅니다. 이 막대가 크면 이 요소를 변경할 경우 에너지 사용에 상당한 영향을 미칠 수 있습니다. 또한 막대 크기는 대체 실행에서 이 요소 값이 변경되는 크기에 의해 결정됩니다. 극한 값을 나타내는 실행이 선택되었습니다.
잠재 에너지 절약 차트를 사용하는 방법
에너지 해석은 프로젝트에서 미리, 그리고 충분히 자주 사용하여 건물의 에너지 사용을 줄일 방법을 선택할 수 있는 기회를 원하는 경우 가장 유용합니다. 건축 및 엔지니어링 팀은 에너지 효율 측정 범위를 정하고 우선순위를 지정하기 위해 협력해야 합니다. 이 차트는 해당 프로세스를 더 쉽게 만드는 방법이며, 모든 Revit 모델에서 쉽게 생성될 수 있습니다.
이 차트는 중요한 에너지 요소를 한 눈에 파악하도록 설계되었습니다.
- 큰 막대는 에너지 사용에 (더 민감하게) 영향을 미치는 중요한 건물 요소입니다. 작은 막대는 에너지 사용에 덜 중요합니다.
- 기준선의 오른쪽으로 더 확장되는 막대는 에너지 절약 가능성이 더 높습니다. 왼쪽으로 더 확장되는 막대는 에너지 손실 가능성이 더 높습니다.
설계 팀은 이 데이터를 사용하여 에너지 성능에 가장 큰 영향을 미치는 건물 요소에 초점을 맞출 수 있습니다.
- 수직선의 오른쪽에 큰 막대가 있는 리스트의 맨 위 요소를 조사하여 기준선에서 향상시킬 수 있는 최대 기회에 초점을 맞춥니다. 차트에서 시뮬레이션되지 않고 나타나지 않은 건물의 에너지 사용에 중요한 설계 특징이 있을 수 있습니다.
- 에너지 성능 감소를 피하기 위해 수직선 왼쪽에 큰 막대가 있는 건물 요소에서 뒤로 다시 돌아가지 않도록 하십시오.
- 유동적일 수 있는 위치를 알아둡니다. 수정이 에너지 성능에 거의 영향을 미치지 않는 건물 요소의 경우 수직선 왼쪽과 오른쪽에 모두 작은 막대가 있습니다.
- 기존 건물의 경우 차트 결과를 통해 건물 감사 중 시간의 우선순위를 정할 수 있습니다. 많은 영향을 미치는 건물 요소는 감사 및 이후 효율성 연구 시 더 많은 주의를 기울여야 합니다.
예: 잠재 에너지 절약 차트 이해

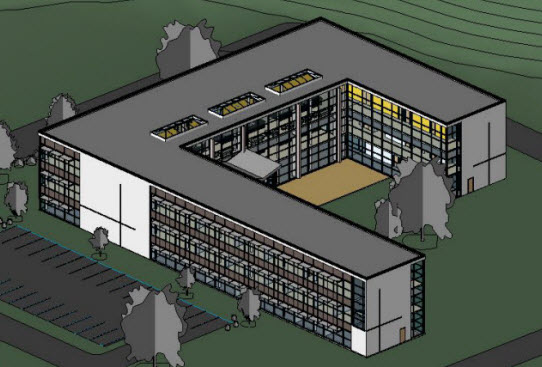

아래 차트는 사무실 건물의 이 Revit 모델에서 생성되었으며 상하이 근처에서 시뮬레이션되었습니다. U자형 하단이 남쪽을 향합니다.
- 에너지 사용에 가장 민감한 건물 요소는 창 유리, 실내기기부하 및 통풍입니다. 대체 테스트 시 이러한 3개 요소 각각은 약 35%까지 에너지 사용에 영향을 미칠 가능성이 있습니다. 에너지 사용에 약 10-15%의 잠재적인 영향을 미치는 중요한 다른 매개변수는 지붕 단열재, 조명 효율성 및 벽 단열재입니다.
- 에너지 효율성의 최대 향상을 위해 현재 건물 모델을 기준으로 창 유리를 변경 중입니다(20%까지 향상됨). 현재 건물 모델은 U 값(SI)이 3.16(0.56 영어), SHGC가 0.69, VLT가 0.78인 투명한 이중 창유리를 사용합니다.
- 기준선 이상의 향상을 위한 다음으로 가장 큰 영역은 효율성이 높은 조명입니다. 이러한 조명은 에너지 성능을 약 8%까지 향상시킬 수 있습니다.
- 통풍 및 실내기기부하 변경을 통해 에너지 사용률이 상당히 달라질 수 있고 이러한 값은 실제와 많이 다를 수 있으므로, 모델에서 가정한 내용을 확인하십시오. 건물이 제대로 밀폐되지 않은 경우 통풍은 제출된 모델보다 에너지 성능을 30% 이상 악화시킵니다.
- 지정된 지붕 및 벽 단열재는 비교적 좋습니다. 여기서는 에너지 절약 가능성이 작지만, 뒤로 다시 돌아가는 일은 피해야 합니다.
- 일사제어로 전체 에너지 효율을 약 3% 향상시킬 것으로 예상할 수 있습니다. "일사제어 - DC" 대체에서 이 영향을 확인할 수 있으며, 일사제어(DC)를 포함하는 창 유리 및 천창 유리 대체에서도 확인할 수 있습니다. 일사제어는 천창 및 창 유리와 함께 제공되어 다른 유리를 사용할 경우 일사제어에서 더 많은 이점을 얻는지 확인합니다.
이 차트의 결론:
