X-레이 모드를 사용하도록 설정하면 프로파일, 명시적 및 암시적 경로, 양식 축 및 양식을 작성하는 데 사용한 컨트롤 노드가 표시됩니다.
-
프로파일
돌출, 로프트, 회전 및 스윕 모양을 정의하기 위해 그린 닫힌 루프입니다.
-
명시적 경로
스윕을 정의하기 위해 그린 선입니다.
-
암시적 경로
돌출 및 로프트를 구성하기 위해 시스템에서 작성하는 선입니다.
-
축
회전(Revolve)의 회전을 정의하기 위해 작성하는 선입니다.
-
컨트롤 노드
시스템에서 개별 프로파일을 호스트하는 경로에 작성하는 점입니다.

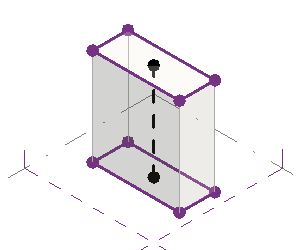

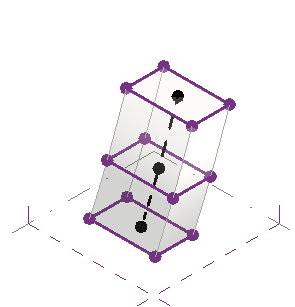

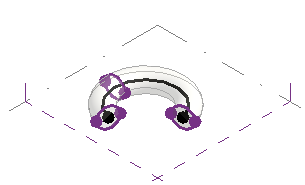

X-레이 모드에는 다음 항목이 표시됩니다.
