- Kliknij polecenie Wyświetl powierzchnię
, a następnie wybierz przednią powierzchnię krzywki. - W przeglądarce rozwiń Połączenia kontaktowe. Kliknij prawym przyciskiem myszy opcję Kontakt 2D i wybierz Właściwości.

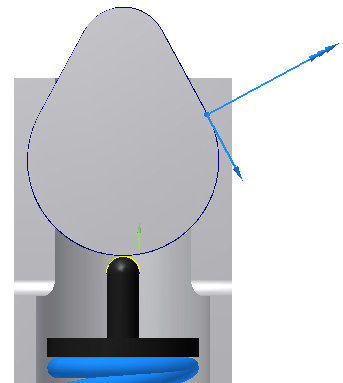

Oś Z krzywki jest skierowana przeciwnie w stosunku do krzywki. Jeśli oś Z byłaby skierowana do wewnątrz, konieczne byłoby otwarcie okna dialogowego dla połączenia kontaktowego 2D i odwrócenie normalnego kierunku osi Z względem krzywki. Podobnie w przypadku zaworu, jeśli oś Z byłaby skierowana do wewnątrz, konieczne byłoby odwrócenie osi Z.
Skierowanie osi Z przeciwnie do krzywki wskazuje na to, że jest to zewnętrzna powierzchnia części, a nie wewnętrzna powierzchnia otworu lub wycięcia. W takim wypadku oś Z musi zawsze być skierowana przeciwnie do części.
- Rozwiń okno dialogowe, a następnie wybierz opcję Normalny i ustaw skalę na 0.003.
- Wybierz opcję Styczna i ustaw skalę na 0.01.
- Kliknij przycisk OK.
