Pomiędzy krzywką a zaworem dodaj połączenie.
- Kliknij ikonę Wstaw połączenie.
- Z menu rozwijanego wybierz pozycję Kontakt 2D.

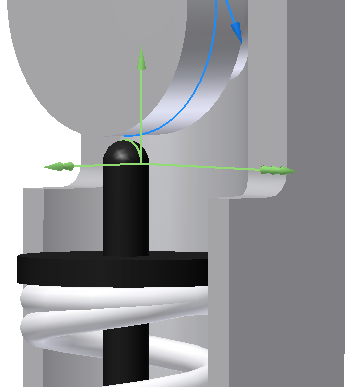

- Wybierz pętlę szkicu na garbie krzywki, jak pokazano na ilustracji.
- Wybierz pętlę szkicu na górnej części trzpienia zaworu, jak pokazano na ilustracji.
Uwaga: Upewnij się, że wybrany został szkic, a nie znajdująca się wokół geometria. W celu użycia opcji Wybierz inny lub wybrania pętli konieczne może być zastosowanie funkcji powiększenie. - Kliknij przycisk OK.
Połączenie kontaktowe zostanie utworzone i dodane do nowo dodanej grupy Połączenia kontaktowe w przeglądarce.
