Rozwijanie szkicu z elementem konstrukcji blachowej

Pracując nad zawiniętym modelem konstrukcji blachowej z co najmniej jedną powierzchnią płaską, użyj polecenia Rozwiń, aby rozwinąć jedno lub więcej zagięć konstrukcji blachowej lub zawinięć względem powierzchni odniesienia. Polecenie Rozwiń dodaje funkcję Rozwiń do przeglądarki części konstrukcji blachowej. Możesz dodać inne elementy do spłaszczonego fragmentu modelu. Można wówczas dodać funkcję Zawiń ponownie, aby zawinąć ponownie wszystkie lub niektóre z rozwiniętych zagięć lub zawinięć.

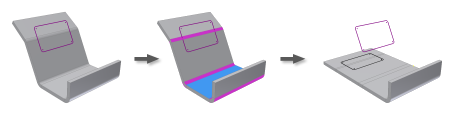

Nieużywane szkice powierzchni do rozwinięcia mogą być wybrane i skopiowane do rozwiniętej powierzchni. Pierwotny szkic może pozostać wyświetlony lub w razie potrzeby usunięty z okna widoku. Skopiowane szkice są pokazane w przeglądarce jako pochodne funkcji rozwijania.

  1. Na wstążce kliknij kartę Konstrukcja blachowa panel Modyfikuj Rozwiń .
  2. Kliknij powierzchnię lub płaszczyznę, która ma być użyta jako odniesienie dla funkcji Rozwiń.
  3. Kliknij poszczególne wyróżnione zagięcia lub zawinięcia, które mają zostać rozwinięte. W razie potrzeby użyj opcji Dodaj wszystkie zagięcia, aby wybrać wszystkie wyróżnione geometrie.
  4. Włącz podgląd stanu spłaszczenia i dodaj lub usuń zagięcia lub zawinięcia, aby uzyskać zamierzone spłaszczenie.
  5. Kliknij strzałkę Szkice, aby umożliwić wybór szkicu.
  6. Wybierz nieużywane szkice, które również mają być rozwinięte.
  7. W razie potrzeby zaznacz lub anuluj opcję Macierzysty jest widoczny, aby wyświetlić lub ukryć szkic macierzysty po rozwinięciu.
  8. Kliknij przycisk OK.
