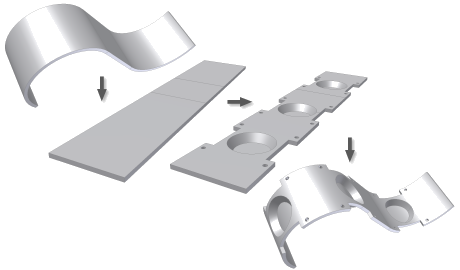

Niektóre elementy konstrukcji blachowej łatwiej jest tworzyć, jeżeli model jest płaski. Takie elementy mogą często krzyżować się z obszarami zagięcia w zakończonej części. Polecenia Rozwiń i Zawiń ponownie umożliwiają:
- Wprowadzenie funkcji Rozwiń do historii funkcji danej części umożliwiającej spłaszczenie wszystkich lub wybranych zagięć lub toczeń.
- Dodanie funkcji do modelu w stanie spłaszczonym.
- Wprowadzenie funkcji Zawiń ponownie umożliwiającej ponowne zawinięcie do stanu pierwotnego wszelkich funkcji dodanych po funkcji Rozwiń.
Możesz rozwinąć lub zawinąć ponownie szkice utworzone na zawiniętych lub rozwiniętych powierzchniach części konstrukcji blachowej. Wymiary tych szkiców mogą zawierać odniesienia do innych elementów w stanie zwiniętym lub rozwiniętym.
Rozwinięty w porównaniu do rozwinięcia blachy
Zawinięty model spłaszczony za pomocą funkcji Rozwiń nie jest odpowiednikiem modelu rozwinięcia blachy. Nie zaleca się korzystania z modelu spłaszczonego za pomocą funkcji Rozwiń do tworzenia rysunków.
Płaski szyk zawiera liczne informacje dotyczące zagięć i przebijania otworów przydatne do tworzenia rysunków do produkcji. Użyj narzędzia Rozwinięcie blachy, aby uzyskać spłaszczoną reprezentację wymaganą do utworzenia rysunku. Różnice dotyczą następujących cech: zagięcia do góry/w dół, głębokości przebijania otworu, innej reprezentacji przebijania otworu i geometrii podcięcia pod gięcie.
Odkształcenie wypukłego elementu
Ponowne rozwijanie elementów zawierających lub łączących się ze spłaszczonymi zagięciami powoduje ich odkształcenie. Elementy wystające (w górę lub w dół) z powierzchni arkusza ulegają odkształceniu względem powierzchni neutralnej arkusza - nie względem wystającej geometrii. Aby upewnić się, że odkształcenia odpowiadają parametrom podłoża, ogranicz elementy wystające do wartości GRUBOŚCI, jeżeli jest to możliwe.
Szkice na rozwiniętym zagięciu
Do tworzenia szkicu można wybrać istniejące powierzchnie płaskie lub spłaszczone powierzchnie powstałe z rozwiniętych zagięć lub zawiniętych powierzchni.
Scalona topologia powierzchni
Aby umożliwić utworzenie elementów na modelu w stanie rozwiniętym wprowadzono zmiany w sposobie scalania powierzchni.
 |
 |
|
W wersjach poprzedzających wersję 2010 współpłaszczyznowe powierzchnie krawędzi były scalane w pojedynczą powierzchnię. |
Począwszy od wersji 2010 współpłaszczyznowe powierzchnie krawędzi nie są już scalane w pojedynczą powierzchnię. |
Elementy konstrukcji blachowej modelowane w wersjach wcześniejszych od R2010 zachowują swoje scalone współpłaszczyznowe powierzchnie krawędzi także po otwarciu w wersji R2010. Po dodaniu funkcji Rozwiń topologia współpłaszczyznowej powierzchni krawędzi dzieli się na poszczególne powierzchnie (przedstawione na rysunku w kolorze niebieskim).
Geometria konstrukcyjna utworzona z rozwiniętych elementów
Ilość opcji służących do określania geometrii konstrukcyjnej wzrasta wraz z dodaniem funkcji rozwiń i zawiń ponownie. Poniższe przykłady przestawiają płaszczyzny konstrukcyjne utworzone za pomocą elementów zawiniętych, rozwiniętych oraz zbioru elementów zawiniętych i rozwiniętych.

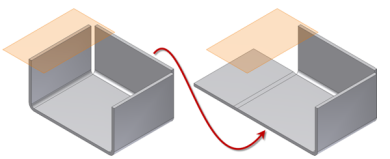

Utworzone za pomocą geometrii zawinięcia
Po lewej stronie poprzedniego rysunku płaszczyzna konstrukcyjna została utworzona za pomocą elementów zawiniętego modelu. Po prawej stronie poprzedniego rysunku widać, że płaszczyzna konstrukcyjna pozostaje w miejscu, gdy element macierzysty jest rozwinięty.

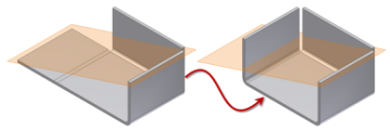

Utworzone za pomocą geometrii rozwinięcia
Po lewej stronie poprzedniego rysunku płaszczyzna konstrukcyjna została utworzona za pomocą elementów rozwiniętego modelu. Po prawej stronie poprzedniego rysunku widać, że płaszczyzna konstrukcyjna pozostaje w miejscu, jeżeli element macierzysty jest zawinięty ponownie.

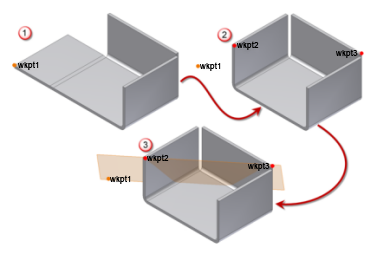

Utworzone za pomocą geometrii zawinięcia i rozwinięcia
Po lewej stronie poprzedniego rysunku punkt konstrukcyjny został utworzony za pomocą elementu rozwiniętego modelu. Po prawej stronie rysunku drugi punkt konstrukcyjny został utworzony za pomocą tego samego wierzchołka co element zawinięty. Trzeci punkt konstrukcyjny został utworzony z wykorzystaniem innego elementu zawiniętego, a płaszczyzna konstrukcyjna została utworzona za pomocą trzech punktów konstrukcyjnych. Dolny rysunek pokazuje, że płaszczyzna konstrukcyjna pozostaje w miejscu, jeżeli element jest rozwinięty lub zawinięty ponownie.
Rozwinięte zagięcia w częściach wielobryłowych
Program Inventor umożliwia tworzenie części konstrukcji blachowych zawierających oddzielne bryły. Zagięcia wybrane do operacji rozwijania muszą być częścią bryły zawierającej powierzchnię odniesienia rozwinięcia.

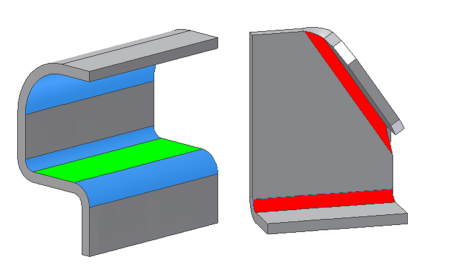

Rysunek przestawia wybrane powierzchnie odniesienia rozwinięcia w kolorze zielonym. Zagięcia oznaczone kolorem niebieskim są rozwijane za pomocą wybranej powierzchni odniesienia. Zagięcia oznaczone kolorem czerwonym nie mogą być rozwijane za pomocą wybranej powierzchni odniesienia.
Część przekształcona względem początku

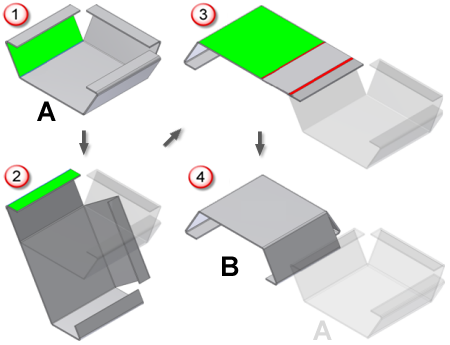

Polecenia Rozwiń i Zawiń ponownie umożliwiają ręczny wybór nieruchomego odniesienia dla operacji rozwijania i następującej po niej operacji ponownego zawijania. Ten proces ręcznego wyboru umożliwia przekształcenie części względem pierwotnej pozycji wobec początku. Poniższe rysunki przestawiają cztery stany modeli:
- W stanie 1 część jest przedstawiona w orientacji „A", a zielona powierzchnia została wybrana jako nieruchome odniesienie dla opcji Rozwiń.
- Druga opcja Rozwiń jest dodana za pomocą zielonej powierzchni przedstawionej w stanie 2.
- Opcja Zawiń ponownie jest zastosowana do dwóch zagięć za pomocą nieruchomej powierzchni przedstawionej w kolorze zielonym w stanie 3.
- Rezultat pozycji „B" przestawiony jest w stanie 4.
Elementy utworzone za pomocą funkcji Zawiń ponownie w menu kontekstowym Zawiń ponownie lub metodą Opcja automatycznego wyboru zapobiegają niepożądanym przekształceniom tego typu.
Dodatkowe informacje dotyczące procedur funkcji Zawiń ponownie znajdują się w sekcji Zawijanie ponowne elementów konstrukcji blachowej.
