Użyj polecenia Rozdarcie, aby utworzyć przerwę w części konstrukcji blachowej utworzonej za pomocą szkiców profilu zamkniętego i umożliwić spłaszczenie. Typ zakres powierzchni rozdarcia wymaga wyboru usuwanej powierzchni modelu, aby określić Rozdarcie.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Zmień
Rozdarcie
. - W polu dialogowym Rozdarcie wybierz Zakres powierzchni z rozwijanej listy Typ rozdarcia.

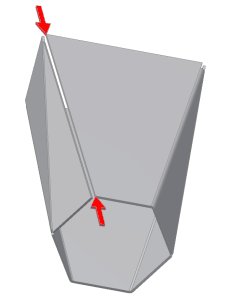

- W oknie graficznym wybierz powierzchnię modelu konstrukcji blachowej do usunięcia jako element Rozdarcia.
- Kliknij przycisk OK, aby utworzyć Rozdarcie i zamknąć okno dialogowe. W razie potrzeby kliknij opcję Zastosuj, aby utworzyć Rozdarcie i zostaw okno dialogowe otwarte, aby utworzyć dodatkowe elementy Rozdarcia.
Uwaga: Kliknij przycisk Anuluj w każdym czasie, aby odrzucić dane wejściowe i zamknąć okno dialogowe.
Wskazówka: Elementy Zakres powierzchni rozdarcia służą zazwyczaj do usuwania małej powierzchni zagięcia powstałej w wyniku utworzenia elementu Kołnierz wyciągnięty za pomocą opcji Prasa krawędziowa. Usuwanie powierzchni jest powszechnie stosowane i każda powierzchnia może zostać usunięta w celu utworzenia elementu Rozdarcie za pomocą opcji Zakres powierzchni.
