Niektóre projekty konstrukcji blachowych (na przykład kształty przejściowe utworzone za pomocą opcji funkcji Kołnierz wyciągnięty) łatwiej jest utworzyć za pomocą profili zamkniętych. Projekty te wymagają otwartej przerwy lub „rozdarcia", aby umożliwić rozwijanie lub zawijanie w płaski szyk. Pomimo, że funkcja Wytnij również umożliwia utworzenie takiej przerwy, funkcja Rozdarcie cechuje się krawędziami normalnymi w stosunku do powierzchni wycięcia. Ponadto, dostępny jest szereg opcji ułatwiających tworzenie elementu. Utwórz Rozdarcie w następujący sposób:
- Wybierając punkt na krawędzi powierzchni. Wybrany punkt może być punktem symetrii na krawędzi, punktem końcowym na wierzchołku powierzchni lub punktem szkicowanym na podstawie poprzednio utworzonego szkicu.

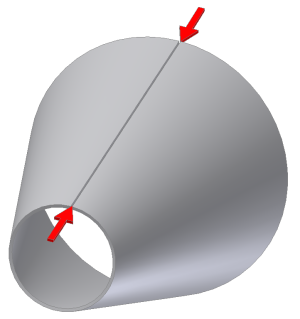

- Tworząc rozdarcie pomiędzy dwoma punktami znajdującymi się po przeciwnych stronach wybranej powierzchni. Te dwa punkty mogą być punktami konstrukcyjnymi, punktami symetrii na krawędziach powierzchni, punktami końcowymi na wierzchołkach powierzchni lub punktami szkicowanymi na podstawie poprzednio stworzonego szkicu.
- Usuwając całą wybraną powierzchnię (zwykle powierzchnię zagięcia).
Element Rozdarcie można umieścić w każdym miejscu historii elementu, a w pojedynczym modelu konstrukcji blachowej można umieścić wiele elementów Rozdarcie.
Uwaga: Elementy Rozdarcie nie powodują rozdarcia otworów, wycięć, uwypukleń ani innych uformowanych elementów leżących na ścieżce rozdarcia.
