Należy najpierw ustawić wyświetlanie etykiety w tablicy montażowej. Następnie możesz ręcznie przeciągnąć pojedyncze etykiety we właściwe miejsce.
- Upewnij się, czy przeglądarka jest ustawiona na Kable i wiązki przewodów. Jeśli tak nie jest, kliknij Model w górnej części przeglądarki i wybierz opcję Kable i wiązki przewodów.
- W przeglądarce kliknij prawym przyciskiem myszy Zespół wiązki 1, a następnie wybierz Ustawienia tablicy montażowej.
- W oknie dialogowym Ustawienia tablicy montażowej w sekcji Części wirtualne kliknij pole Pokaż etykiety, a następnie kliknij przycisk OK.

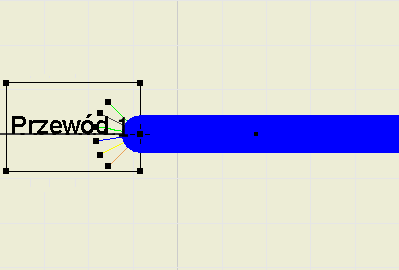

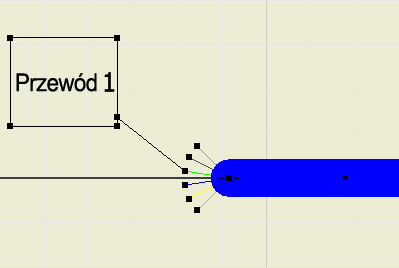

- Aby zmienić położenie pola tekstowego, kliknij i przeciągnij je, jak pokazano na rysunku.
Uwaga: Etykietę i wielkość czcionki można dostosować w definicji etykiety znajdującej się w bibliotece Kable i wiązki przewodów. - Na potrzeby tego ćwiczenia zmień domyślne ustawienie wyświetlania etykiety na ukrywanie. Kliknij prawym przyciskiem myszy zespół wiązki przewodów, wybierz polecenie Ustawienia tablicy montażowej, kliknij kartę Wyświetlanie i usuń zaznaczenie pola Pokaż etykiety.
