Połączenia narożników - odniesienie

Dodaje połączenia narożników do powierzchni konstrukcji blachowej. Połączenia można tworzyć między powierzchniami przecinającymi się lub współpłaszczyznowymi.

Dostęp:

Wstążka: karta Konstrukcja blachowa panel Zmień Połączenie narożnika

Kształt

Umożliwia sterowanie kształtem, metodą pomiaru odstępu, typem pokrywania się oraz parametrami odstępu dla połączenia narożnika.

Kształt	Wybiera krawędzie modelu i określa czy nacinać narożniki.
	Połączenie narożnika Określa nową geometrię narożnika pomiędzy istniejącymi współpłaszczyznowymi lub przecinającymi się powierzchniami konstrukcji blachowej.
	Rozbicie narożnika Określa rozbity narożnik. Za pomocą tej opcji można otworzyć kwadratowy narożnik, aby utworzyć połączenie narożnika konstrukcji blachowej (zazwyczaj na przekształconym modelu części).
	Krawędzie umożliwia wybranie krawędzi modelu na każdej powierzchni.
Połączenie narożnikowe/Połączenie	Ten obszar karty jest oznaczony jako Połączenie narożnikowe, gdy wybrane krawędzie znajdują się na powierzchni współpłaszczyznowej i są oznaczone jako Połączenie, gdy wybrane krawędzie znajdują się na powierzchniach niepłaskich. Sterowanie obejmuje: używaną metodę pomiaru odstępu, typ pokrywania się odstępu połączenia, wartość odległości odstępu, wartość procentowa pokrywania się (jeżeli jest wymagana)
	Metoda Maksymalna odległość odstępu - Użyj tej opcji, aby utworzyć odstęp połączenia narożnika, który można zmierzyć w sposób zgodny ze wskaźnikiem kontroli fizycznej.
	Odległość powierzchni/krawędzi - Użyj tej opcji, aby utworzyć odstęp połączenia narożnika, który można zmierzyć od powierzchni sąsiadującej z pierwszą i drugą wybraną krawędzią. Ta opcja umożliwia utworzenie połączeń narożnika zgodnych z połączeniami utworzonymi w programach Autodesk Inventor w wersjach wcześniejszych niż R2008.
	Opcja pokrywania się:
	Uwaga: Przedstawione możliwości wyboru zależą od wybranych krawędzi lub powierzchni i wcześniej wybranej metody pomiaru odległości odstępu.
	45 stopni (opcje współpłaszczyznowe / maksymalna odległość odstępu) Do wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
	Odstęp symetryczny (opcje współpłaszczyznowe / odległość powierzchni / odległość krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
	Odstęp symetryczny (opcje niepłaskie / maksymalna odległość odstępu) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odstęp symetryczny.
	Brak pokrywania się (opcje niepłaskie/odległość płaszczyzny/krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Brak pokrywania.
	Pokrywają się (opcje współpłaszczyznowe/maksymalna odległości odstępu) Dla wybranego połączenia narożnika stosowany jest typ połączenia Pokrywanie.
	Pokrywanie (opcje współpłaszczyznowe/odległość płaszczyzny/krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Pokrywanie.
	Pokrywanie (opcje niepłaskie/maksymalna odległość odstępu) Dla wybranego połączenia narożnika stosowany jest typ połączenia Pokrywanie.
	Pokrywanie (opcje niepłaskie/odległość płaszczyzny/krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Pokrywanie.
	Odwróć pokrywanie (opcje współpłaszczyznowe/maksymalna odległość odstępu) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie.
	Odwróć pokrywanie (opcje współpłaszczyznowe/odległość płaszczyzny/krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie.
	Odwróć pokrywanie (opcje niepłaskie/maksymalna odległość odstępu) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie.
	Odwróć pokrywanie (opcje niepłaskie/odległość płaszczyzny/krawędzi) Dla wybranego połączenia narożnika stosowany jest typ połączenia Odwróć pokrywanie.

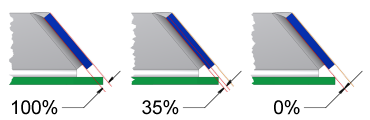

Procent pokrycia Umożliwia określenie pokrywania się jako procentu grubości kołnierza za pomocą wartość dziesiętnych od 0 do 1. Ta opcja jest dostępna, gdy typ pokrywania się został określony jako pokrywanie się lub odwrócone pokrywanie się.
Odstęp Umożliwia określenie odległości pomiędzy krawędziami (lub pomiędzy powierzchnią i krawędzią) połączenia narożnika. Wprowadź wartość, jeśli jest ona inna od wartości Grubość określonej w aktywnym stylu konstrukcji blachowej. W tym polu można także użyć menu rozwijanego edycji wartości rzeczywistej, aby skorzystać z opcji: Zmierz w celu odmierzenia odległości elementu, która zostanie użyta jako ta wartość, Pokaż wymiary w celu zidentyfikowania wymiaru, który ma zostać użyty dla tej wartości, Lista parametrów w celu wyświetlenia parametrów, które zastąpią tę wartość, albo Wartość elementu w celu przywrócenia wartości elementu w przypadku, gdy wartość została uprzednio zmieniona. Można także określić Grubość, aby przywrócić wartość parametru Grubość zdefiniowaną w stylu konstrukcji blachowej w przypadku, gdy ta wartość została wcześniej zmieniona. UWAGA Jeśli typ pokrywania się dla połączenia narożnika został ustawiony jako Brak połączenia to pole jest wyłączone.

karta Zagięcie

Więcej informacji o karcie Zagięcie znajduje się w sekcji Opcje zagięcia konstrukcji blachowych - odniesienie.

Karta Narożnik

Więcej informacji o karcie Narożnik znajduje się w sekcji Opcje narożnika konstrukcji blachowych - odniesienie.

OK	Kliknij przycisk OK, aby utworzyć (lub zmienić) połączenie narożnika za pomocą określonych parametrów i opcji, a następnie zamknij okno dialogowe.

Anuluj

Kliknij Anuluj, aby pominąć zmiany parametrów i opcji, a następnie zamknąć okno dialogowe.

(Więcej)

Opcja Wydłuż narożnik określa sposób wydłużenia narożnika.
Dopasowana	Rzutuje pierwszą powierzchnię w taki sposób, że jest ona dopasowana do drugiej powierzchni.
Prostopadle	Rzutuje pierwszą powierzchnię prostopadle do drugiej powierzchni.
