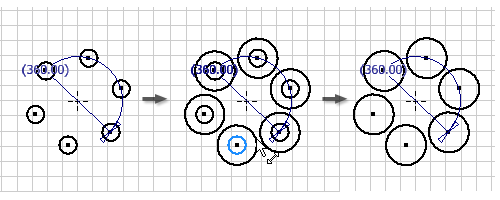

Rozmieść geometrię szkicu w szyku kołowym.
Przed utworzeniem szyku na karcie Szkic użyj poleceń szkicu, aby utworzyć geometrię, która zostanie dołączona do szyku.
- Na wstążce kliknij
kartę Szkic
panel Szyk
Kołowy
. - Wybierz geometrię szkicu dla szyku.
- Kliknij polecenie Oś, a następnie wybierz punkt, wierzchołek lub oś konstrukcyjną, która posłuży jako oś szyku.
- Liczba Określa liczbę elementów w szyku.
- Kąt Określa kąt, jaki zostanie użyty w szyku kołowym.
- Jeżeli jest to konieczne, wybierz przycisk Więcej, aby wybrać jedną lub więcej opcji:
- Wyłącz Określa pojedyncze elementy szyku do usunięcia.
- Zespolony Określa, że szyk zostanie zaktualizowany po wprowadzeniu modyfikacji w części.
- Dopasowany określa, że elementy szyku mają zostać równomiernie dopasowane w zakresie danego kąta. Jeżeli opcja ta jest wyłączona, wówczas odstęp szyku odmierza kąt pomiędzy elementami zamiast całkowitego kąta szyku.
- Kliknij przycisk OK, w celu utworzenia szyku.
