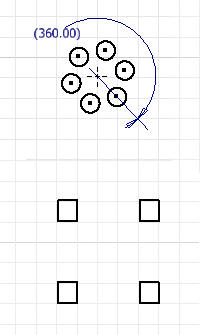

Polecenia Szyk kołowy i Szyk prostokątny na karcie Szkic służą do tworzenia szyków oryginalnego szkicu.
Geometria szyku jest w pełni określona. Wiązania te są przechowywane jako grupa. Po usunięciu wiązania szyku wszystkie wiązania z geometrią szyku zostaną usunięte.
W przypadku usunięcia skojarzonych zależności między elementami szyku geometria nie jest już szykiem, ale pojedynczymi elementami geometrycznymi, które można edytować osobno. Opcje szyku szkicu z menu kontekstowego nie są już dostępne.
Edycja szyków
Można wyłączyć geometrię w szyku szkicu, a następnie zmodyfikować:
- odległość lub kąt między elementami szyku,
- liczbę i kierunek szyku,
- metodę obliczeń szyku.
Usuwanie i wyłączanie szyków
Można usunąć elementy szyku, które nie są ze sobą skojarzone, włączając w to wymiary i geometrię szkicu użyte do zdefiniowania osi i kierunków.
Można usunąć cały szyk lub geometrię niebędącą częścią szyku.
Jeśli szyk koliduje z geometrią innego modelu zaburzającą szyk, można wyłączyć co najmniej jeden element szyku w szkicu. Wyłączone elementy są wyświetlane w szyku szkicu za pomocą linii kreskowanej. Wyłączona geometria nie jest uwzględniana w profilach ani nie jest widoczna szkicach rysunków. W elementach kształtujących, które wykorzystują geometrię, konieczne jest ręczne wyłączanie elementów. Inna geometria szkicu może zajmować tą samą pozycję, co geometria wyłączona.
