W następnej części omówione zostanie użycie nowej powierzchni do podzielenia części i utworzenia trzeciej bryły.
-

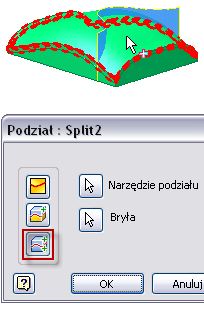

W panelu Modyfikuj wybierz polecenie Podziel. - W oknie dialogowym wybierz opcję Podziel bryłę.
- Wybierz wyciągniętą powierzchnię jako Narzędzie podziału.
- Jeśli widoczna jest tylko jedna bryła w części wielobryłowej, program Inventor wybierze widoczną bryłę jako bryłę do dołączenia. Widoczna jest więcej niż jedna bryła, dlatego wybierz górną bryłę, aby spełnić wymogi opcji wyboru Bryła.
- Kliknij przycisk OK, aby utworzyć bryłę.
Zwróć uwagę, że w folderze przeglądarki Bryły znajdują się teraz trzy bryły.
- Rozwiń folder Bryły w przeglądarce.
- Kliknij prawym przyciskiem każdą bryłę w folderze i wybierz Właściwości w menu kontekstowym. Zmień Styl wyglądu bryły dla każdej bryły na unikalny
- Zapisz plik.
