Teraz do komponentów przypisz obciążenia.
- W panelu Obciążenia kliknij Siła

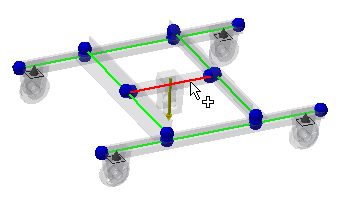

. Zostanie wyświetlone okno dialogowe z aktywną opcją wyboru Źródło. - Wybierz środkową belkę z aktywną siłą.
- W oknie dialogowym wprowadź 500 N jako wartość opcji Wielkość oraz 0 stopni dla opcji Kąt płaszczyzny. Uwaga: Kąt płaszczyzny określa obrót płaszczyzny XY w miejscu przyłożenia siły. Kąt w płaszczyźnie definiuje kąt siły przyłożonej z osi Z.
- Kliknij przycisk

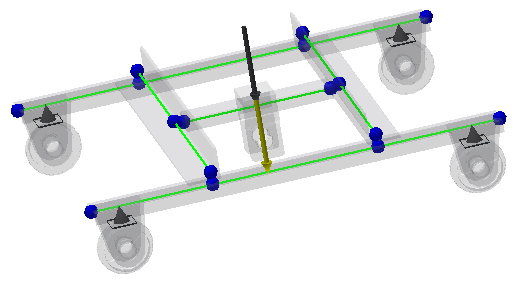

Więcej, aby rozwinąć okno dialogowe i wyświetlić dodatkowe opcje sterowania wektorem siły. W obszarze Odsunięcie zaznacz pole wyboru Względne. Można teraz przyłożyć siłę do środkowej części wybranej belki. Wprowadź wartość 0.5 w polu edycji Odsunięcie w górnej części okna dialogowego. Kliknij przycisk OK, aby wyjść z okna dialogowego Siła.
