Dodaj wiązania do następnej belki

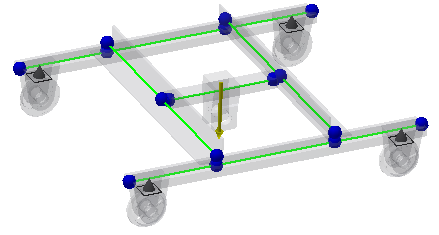

Konieczne jest wstawienie wiązań sworzniowych po przeciwnej stronie wózka.

1. W przeglądarce wybierz folder Wiązania. Kliknij prawym przyciskiem myszy i wybierz opcję Wiązanie sworzniowe.

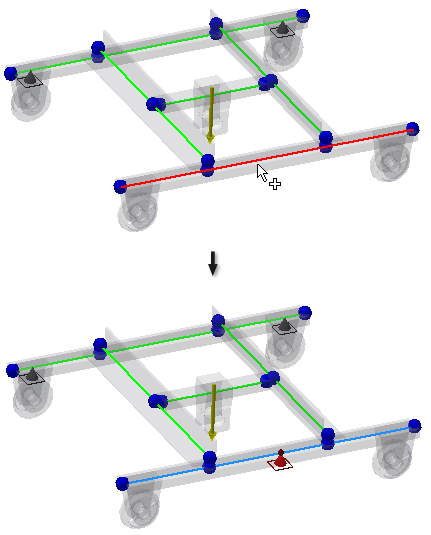

2. Wybierz belkę, jak przedstawiono na ilustracji poniżej. Zostanie wyświetlony podgląd wiązania sworzniowego.

3. W oknie dialogowym Wiązanie sworzniowe ustaw Odsunięcie na 170 mm i kliknij przycisk OK. Wiązanie sworzniowe zostanie zastosowane.
4. Wstaw drugie wiązanie sworzniowe dla tej samej belki. W przeglądarce wybierz folder Wiązania. Kliknij prawym przyciskiem myszy i wybierz opcję Wiązanie sworzniowe.
5. Wybierz tę samą belkę i ustaw Odsunięcie na 2330 mm. Kliknij przycisk OK.


Zastosowano wszystkie wymagane wiązania, więc można teraz dodać obciążenia.
