- W przeglądarce dwukrotnie kliknij element Trzpień, aby go edytować.
- Kliknij polecenie Parametry znajdujące się na karcie Zarządzanie, następnie zmień wartość dla d4 na 20 mm.
- Kliknij przycisk Gotowe w oknie dialogowym Parametry.
- Na pasku Szybkiego dostępu kliknij polecenie Powrót, aby wrócić do zespołu.
Ostrzeżenie o aktualizacji zostanie wyświetlone w przeglądarce na ikonie obok elementu Połączenie gwintowe:1. Gwint nie jest wystarczająco długi, aby utworzyć połączenie oraz potrzebną aktualizację.
- W przeglądarce kliknij prawym przyciskiem Połączenie gwintowe:1 i wybierz opcję Edytuj za pomocą aplikacji Design Accelerator.

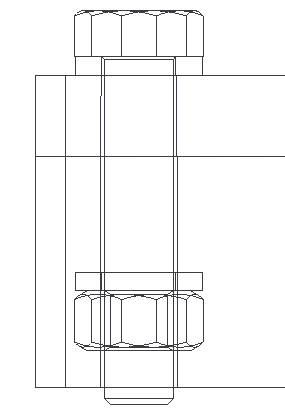

Generator połączeń gwintowych automatycznie przegląda kolejny dostępny rozmiar zawarty w bibliotece Content Center. Przegląd trwa wystarczającą ilość czasu, aby przejrzane były komponenty gwintowe, nakrętki i podkładki.
- Kliknij przycisk OK.
- W oknie graficznym kliknij prawym przyciskiem śrubę z łbem w Połączeniu gwintowym:2 i wybierz opcję Edytuj za pomocą aplikacji Design Accelerator.

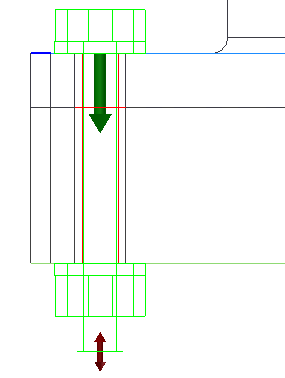

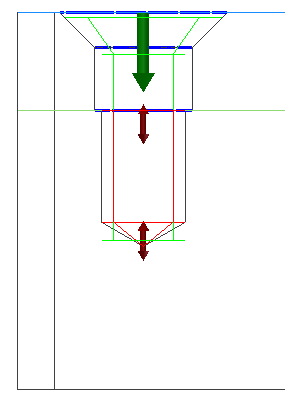

Oba elementy, śruba z łbem oraz otwór nieprzelotowy, mają uchwyty. Można powiększyć uchwyty, aby je zobaczyć.

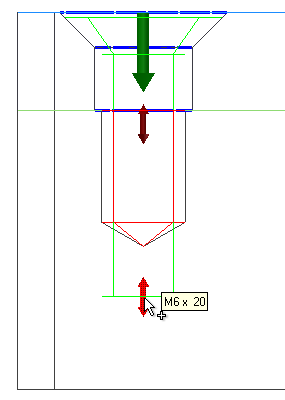

- Przeciągnij górny uchwyt, aby zmienić długość śruby.
Zwróć uwagę, że podgląd śruby jest zablokowany, aby następna dostępna długość zawierała się w dostępnych bibliotekach Content Center. W tym przykładzie następna dostępna długość to 20 mm.
Zwróć również uwagę, że tekst opisu dla śruby z łbem w oknie dialogowym kreatora jest aktualizowany natychmiast, gdy tylko zmienisz rozmiar śruby.
